商品名称：二次元影像测量仪

二次元影像测量仪（又名二次元影像测量仪别名是影像测量仪、二维影像测量仪、二次元、自动影像测量仪、全自动影像测量仪、二次元影像测量仪、2.5D影像测量仪、影像测绘仪等）是建立在CCD数位影像的基础上，依托于计算机屏幕测量技术和空间几何运算的强大软件能力而产生的。计算机在安装上专用控制与图形测量软件后，变成了具有软件灵魂的测量大脑，是整个设备的主体。

它能快速读取光学尺的位移数值，通过建立在空间几何基础上的软件模块运算，瞬间得出所要的结果；并在屏幕上产生图形，供操作员进行图影对照，从而能够直观地分辨测量结果可能存在的偏差。这一切，在今天强大的计算机运算能力面前都是实时完成的，操作者本人无法察觉。这种能够利用CCD数位图像，通过电脑软件运算，满足复杂测量需要的精密仪器才是真正意义上的二次元影像测量仪。

影像测量仪中计算机不光只是进行简单影像对位和数值显示，更重要的是影像测量仪具有空间几何运算、图形显示、尺寸标注、CAD图形的输出等基本功能。这些功能依赖于在空间几何基础上开发出来的专用测量与控制软件。

应用领域

仪器适用于以二坐标测量为目的的一切应用领域，广泛应用于手机配件、家电制品、连接器、机械配件、精密夹治具、塑胶、五金、仪表、塑胶、电脑等行业的测量。

工作原理

二次元影像测量仪使用本身的硬件（CCD，目镜，物镜数据线，视频采集卡）将所能捕捉到的图像通过数据线传输到电脑的数据采集卡中，之后由软件在电脑显示器上成像，由操作员用鼠标在电脑上进行快速的测量。以上的工序基本在几万分之一秒完成，所以可以把他看作是实时检测设备，或者狭隘一点可以称为动态测量设备。如果配置合乎要求，设备绝对不会产生图像滞后现象。因工件大小而议，工作台可以选择不同行程。光源亮度可调，可以在各种光线条件下选择最合适的光源亮度。

操作方式

按其操作方式可分为自动操作和手动操作两种类型。自动操作就是通过与影像测量仪连接的电脑的鼠标进行控制机器的运作，从而达到精确测量物体的目标；而手动操作则是通过多摇杆的控制，实现测量被测物体的相关数据。

软件介绍

二次元影像测量仪软件是二次元影像测量仪的数据处理中心。通过影像探测系统拍摄到工件图像后，图像数据传入计算机，由测量软件进行各种几何要素的测量以及数据分析。

二次元影像测量仪软件提供人机交互的界面。操作人员通过测量软件观测待测工件、设置检测状态、输入输出数据、控制影像测量仪工作台运动、对数据进行分析。对于自动影像测量仪，测量软件还可对工件的测量过程进行编程，从而实现批量测量。

软件特点

1、多点测量点、线、圆、孤、椭圆、矩形，提高测量精度；

2、组合测量、中心点构造、交点构造，线构造、圆构造、角度构造；

3、坐标平移和坐标摆正，提高测量效率；

4、巨集指令，同一种工件批量测量更加方便快捷，提高测量效率；

5、测量数据直接输入到AutoCAD中，成为完整的工程图；

6、测量数据可输入到Excel或Word中，进行统计分析，可割出简单的Xbar-S管制图，求出Ca，等各种参数；

7、多种语言界面切换；

8、记录用户程序、编辑指令、教导执行

9、大地图导航功能、刀模具专用立体旋转灯、3 D扫描系统、快速自动对焦、自动变倍镜头；

仪器特点

1、花岗石底座与立柱，机构永不变形。

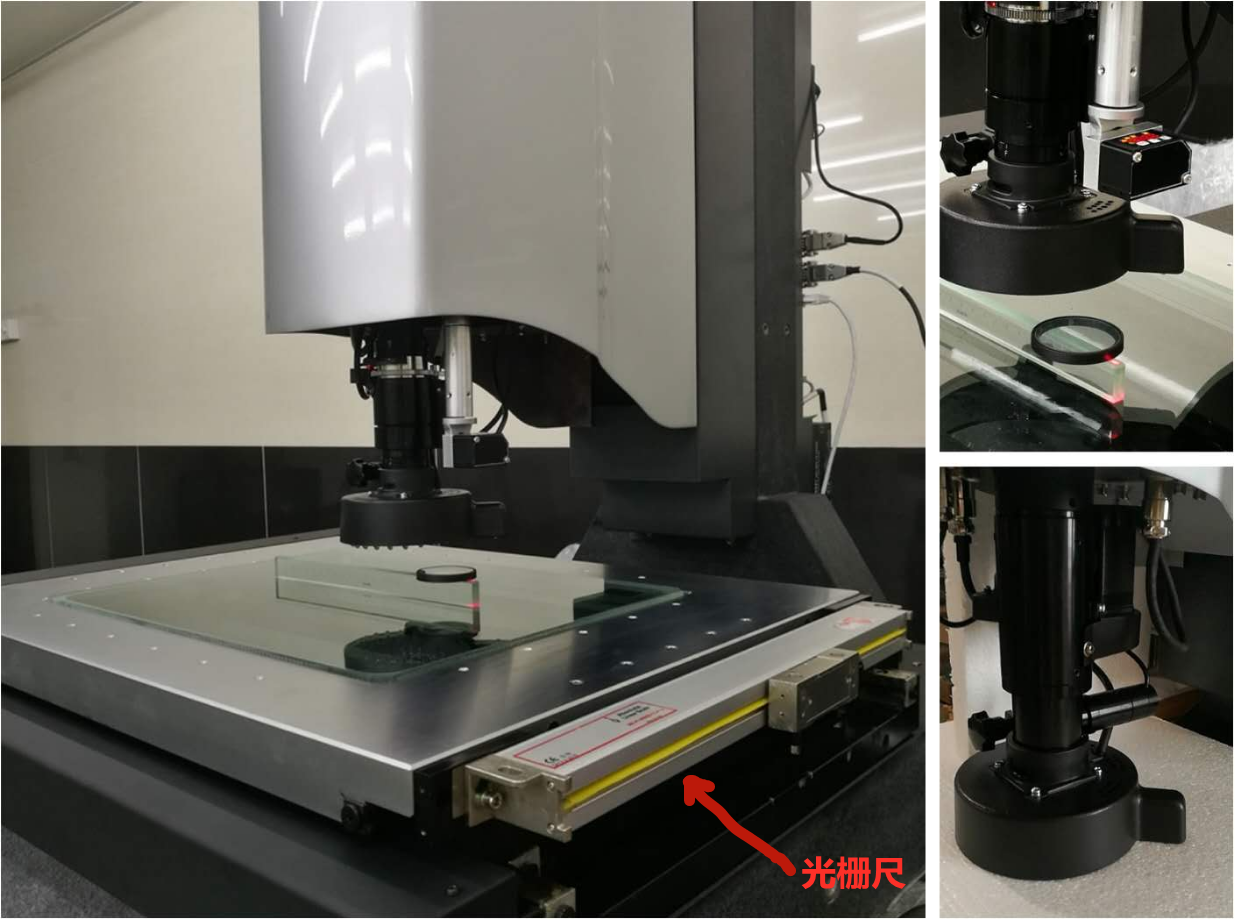

2、X、Y轴装有光栅尺，定位精确。

3、Z轴采用交叉导轨加配重块的全新设计，镜头上下升降受力均衡，确保精度。

4、激光定位指示器，精确指定当前测量位置，方便测量。

5、镜头：连续变倍镜头。

6、LED冷光源（表面光和轮廓光）避免工件受热变形。

7、采用原装1/3”彩色CCD摄像机、变焦物镜与十字线发生器作为测量瞄准系统；

8、具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；

9、仪器备有RS232界面，与电脑连接后，采用专门测量软件可对测绘图形进行处理及输出。

维护保养

1、仪器应放在清洁干燥的室内（室温20℃±5℃，湿度低于60%），避免光学零件表面污损、金属零件生锈、尘埃杂物落入运动导轨，影响仪器性能。

2、仪器使用完毕，工作面应随时擦拭干净，最好再罩上防尘套。

3、仪器的传动机构及运动导轨、应定期上润滑油，使机构运动顺畅，保持良好的使用状态。

4、工作台玻璃及油漆表面脏了，可以用中性清洁剂与清水擦拭干净。绝不能用有机溶剂擦拭油漆表面，否则，会使油漆表面失去光泽。

5、仪器LED光源使用寿命很长，但当有灯泡烧坏时，请通知环仪仪器厂商，由专业人员为您更换。

6、仪器精密部件，如影像系统、工作台、光学尺以及Z轴传动机构等均需精密调校，所有调节螺丝与紧固螺丝均已固定，客户请勿自行拆卸，如有问题请通知厂商解决。

7、软件已对工作台与光学尺的误差进行了精确补偿，请勿自行更改。否则，会产生错误的测量结果。

8、仪器所有电气接插件、一般不要拔下，如已拔掉，则必须按标记正确插回并拧紧螺丝。不正确的接插、轻则影响仪器功能，重则可能损坏系统。
