高效空气过滤元件生命周期综合能效试验方法

日期:2018-10-26|作者:admin |人气:

本附录给出针对高效空气过滤材料及高效空气过滤器,通过发生高浓度、粒径分布特征接近其实际使用过程中所处理粉尘的固体气溶胶,采用实验手段模拟加速高效空气过滤元件在实际使用过程中的积尘过程,通过监测积尘过程中的效率及阻力变化,从而对被测样品在实际使用过程中的综合能效表现进行预估。
一、高效空气过滤材料试验方法
1、试验装置
试验装置管路系统应符合GB/T6165中的相应规定。部分GB/T6165中未涉及的要求见本标准以下内容。
2、天平
用于被测样品容尘过程称重的天平精度应至少为0.0001g。
3、试验尘源
本标准采用干燥后的固体KCl或NaCl粉尘作为试验尘源。试验粉尘应充分干燥,必要时应进行电荷中和处理。试验粉尘计数中值直径(计数峰值粒径)应处于符合75~125nm区间,几何标准偏差应不大于1.90。试验过程的试验粉尘质量浓度应保持在10~20mg/m?区间。
二、试验方法
1、试验样品
试验样品上不应出现折痕、褶皱、孔洞或其他异常。试验样品的最小尺寸为200mm×200mm,试验尺寸为100cm?。所有试验样品均须有下述清晰而持久性的标记:
a)试验样品的唯一性标识;
b)试验样品的上游面。
2、试验滤速
除试验双方另有约定外,试验滤速为5.33cm/s。
3、试验终阻力
除试验双方另有约定外,对于初始状态下阻力不大于150Pa的过滤材料,试验终阻力为300Pa,对于初始状态下阻力不大于250Pa的过滤材料,试验终阻力为500Pa,对于初始状态下阻力不大于400Pa的过滤材料,试验终阻力为800Pa。
三、试验步骤
a)将所测试样品在试验空气温湿度条件下恒重并称量,精确至0.0001g。
a)测量被测样品初始状态下的阻力及效率,测试方法应符合GB/T6165中的相应规定。
b)维持喷雾器压力及空气流量恒定,保持稳定的发尘浓度,发生试验粉尘。
c)间隔固定时间测试被测样品的效率、阻力以及重量。其中,效率及阻力的测试应符合GB/T6165的要求,重量测试精确至0.0001g。当试验粉尘质量浓度为10mg/m?时,采样时间间隔应不大于20min,当试验粉尘质量浓度为20mg/m?时,采样时间间隔应不大于10min。重复此操作直至滤料终阻力。被测样品的阻力及效率-容尘量曲线应为至少5个均匀分布数据点所构成的平滑曲线。
d)喷雾至滤料终阻力时,测量被测样品的阻力效率以及重量,此时的被测样品总的增重即为测试容尘量。
四、试验结果给出
a)试验报告包含的信息应至少包括
·被测样品级别、样品尺寸及试验区域尺寸、编号;
·试验风速、试验空气温度及相对湿度;
·试验气溶胶的种类及试验浓度;
·初始状态的阻力、效率及样品重量;
·试验过程时间、容尘量;
·试验过程滤料所呈现的最低过滤效率。
b)试验报告应给出试验过程中被测样品的阻力以及效率随喷雾时间以及容尘量变化的关系曲线。

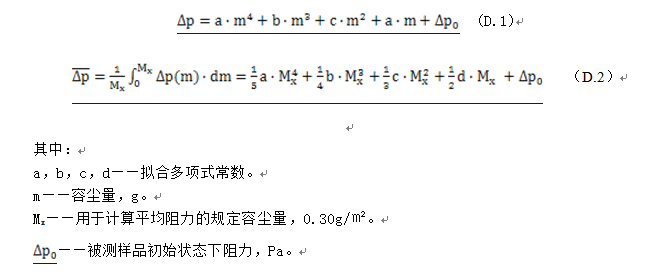

c)采用四阶多项式拟合阻力容尘量曲线并计算平均阻力,效率计算公式与下式一致:

五、高效空气过滤器试验方法
1、试验装置
试验装置管路系统应符合GB/T6165中的相应规定。部分GB/T6165中未涉及的要求见本标准以下内容。
2、天平
用于被测样品容尘过程称重的天平精度应至少为0.1g。
3、试验尘源
本标准采用干燥后的固体KCl粉尘作为试验尘源。试验粉尘应充分干燥,必要时应进行电荷中和处理。试验粉尘计数中值直径(计数峰值粒径)应处于符合75~125nm区间,几何标准偏差应不大于1.90。试验过程的试验粉尘质量浓度应保持在5~15mg/m?区间。
六、试验方法
1、试验样品
试验样品应表面完好,不得存在目测可见的污损及破损。试验样品应有清晰的标识,标识应至少包括过滤器级别、额定风量、气流方向以及唯一性标识。
2、试验风量
试验样品应在其标称额定风量下进行试验。
3、试验终阻力
对于初始状态下阻力不大于150Pa的高效空气过滤器,试验终阻力为300Pa,对于初始状态下阻力不大于250Pa的高效空气过滤器,试验终阻力为500Pa。
4、试验步骤
a)将所测试样品在试验空气温湿度条件下恒重并称量,精确至0.1g。
b)测量被测样品初始状态下的阻力及效率,测试方法应符合GB/T6165中的相应规定。
c)维持喷雾器压力及空气流量恒定,保持稳定的发尘浓度,发生试验粉尘。
d)间隔固定时间测试被测样品的效率、阻力以及重量。其中,效率及阻力的测试应符合GB/T6165的要求,重量测试精确至0.1g。采样时间间隔应不大于60min。重复此操作直至过滤器终阻力。被测样品的阻力及效率-容尘量曲线应为至少5个均匀分布数据点所构成的平滑曲线。
e)喷雾至过滤器终阻力时,测量被测样品的阻力效率以及重量,此时的被测样品总的增重即为测试容尘量。
5、试验结果及评价
a)试验报告包含的信息应至少包括
·被测样品级别、样品尺寸、额定风量及唯一性编号;
·试验风量、试验空气温度及相对湿度;
·试验气溶胶的种类及试验浓度;
·初始状态下的被测样品阻力、效率及重量;
·试验过程时间及容尘量;
·试验过程被测样品所呈现的最低过滤效率。
b)试验报告应给出试验过程中被测样品的阻力以及效率随喷雾时间以及容尘量变化的关系曲线。
c)采用四阶多项式拟合阻力容尘量曲线并计算平均阻力及平均效率,计算公式见本标准公式(D.1)及(D.2),其中,用于计算平均阻力的规定容尘量Mx为50g。
