汽车连接器砂尘试验箱--上海xx电子股份有限公司合作项目

公司介绍

上海xx电子股份有限公司坐落于上海高端电子制造产业园，交通便捷，周边汽车电子产业链配套完善，是国内专注汽车连接器、车载线束组件研发、生产与可靠性验证的高新技术企业。公司主营新能源高压连接器、车载信号连接器、整车线束接插件等产品，拥有专业研发、生产及质检团队，重点把控产品密封防护、耐候、防尘防水等可靠性指标，为各大主机厂与汽车零部件企业提供高品质车载连接组件，在汽车电子配套领域拥有良好口碑。

项目简介

上海xx电子股份有限公司专注车载连接器结构设计、密封材料选型、零部件可靠性优化，重点开展防尘、防水、高低温老化等环境可靠性验证。在车辆实际行驶场景中，底盘、发动机舱内会持续积聚粉尘，一旦粉尘侵入连接器内部，极易造成端子接触不良、信号中断、短路等故障，也是产品主机厂认证、售后质量投诉的主要痛点。

目前不少汽车电子企业在自研阶段存在检测短板：缺少标准化砂尘测试设备，依靠外部第三方送检周期长、成本高，内部无法快速开展样品对比试验，新产品结构和密封方案优化缺少试验数据支撑，样品交付主机厂时存在认证失败风险。为搭建自主可靠性实验室，完善零部件环境测试能力，企业需要一台合规的汽车连接器砂尘试验箱，模拟车辆在多粉尘工况下的环境条件，验证连接器壳体密封性能，排查粉尘入侵带来的失效隐患。

经过多轮设备调研、参数比对与样品实测评估，企业最终与上海千实精密机电科技有限公司达成项目合作。上海千实汽车连接器砂尘试验箱，满足相关防尘测试规范，能够真实模拟扬尘、砂尘环境，精准考核连接器IP防尘防护等级，稳定采集试验数据。设备可用于新材料研发对比、原材料入厂检验、成品出厂抽检、主机厂认证预测试等全流程试验场景，帮助企业实现产品防尘性能可控，试验数据可追溯，提前规避砂尘环境下的产品失效风险，缩短新品研发周期，提升产品可靠性与市场竞争力。

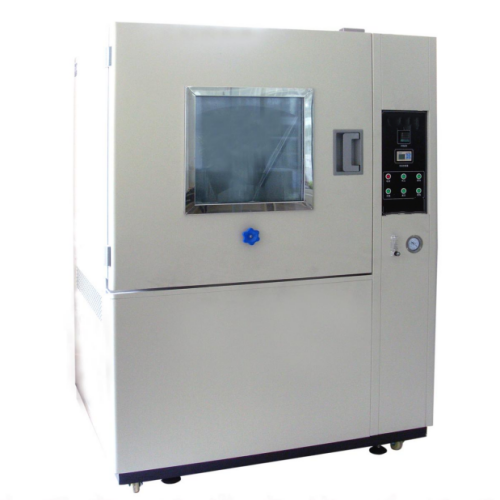

汽车连接器砂尘试验箱

汽车连接器砂尘试验箱满足GB2423、GB4706、GB4208、DIN中家用电器、低压电器、汽车、摩托车零部件外壳防护等级试验要求。不能满足GJB150中有风源的砂尘试验。

使用条件：

环境温度：5℃～+28℃(24小时内平均温度≤28℃); 环境湿度：≤85%

技术参数：

1.金属网标称间距 50um，线间标称间距为70μm

2.气流速度：≤2m/s(标准型)或≥2m/s(定货时说明)

3.连续、周期吹尘任意选择时间设定

4.滑石粉用量 2kg～4kg/m3

5.试验用尘：干燥滑石粉、硅酸盐水泥、烟通灰等

6.振击时间 0～9999M 可调

7.风机循环时间 0～9999M

8.标准配置：沙尘试验设备配有试品架 2 个、滑石粉 2kg

9.电源要求：AC380(±10%)V/50HZ 三相五线

产品用途：

本设备适用于各种汽车零部件做防尘及耐尘试验，测试部件包含有车灯、仪表、电气防尘套、转向系统、门锁等，以验证产品的密封质量。

结构特点：

1.箱体外壳材料：优质碳素钢板，表面磷化静电喷塑处理，SUS304 不锈钢线条发纹处理

2.内胆材料：进口 SUS 不锈钢光板

3.箱门：钢化玻璃门，便于观测试验箱体内被测试样状况

4.底部采用高品质可固定式 PU 活动轮

5.试验箱底部有更换粉尘装置

系统结构：

1.控制系统：沙尘试验设备由可编程逻辑 PLC 控制器来完成对吹尘、振动、真空系统的时间及顺序控制

2.执行元器件：“施耐德”交流接触器、开关、按钮;“富士”中间继电器;“松下”防尘插座

3.粉尘预热系统:不锈钢云母片加热套，安全热量稳定;具有定时加热控制; 真空系统：配有压力计、空气过滤、调压三联件、连接管(真空泵另配，订货时说明)

4.试件电源插座：防尘型插座 AC220V 16A

5.循环风机：低噪音型电机，多叶式离心风轮

6.保护系统; 具有漏电、短路、超温、电机过热、过电流保护/控制器停电记忆保护
