产品详情

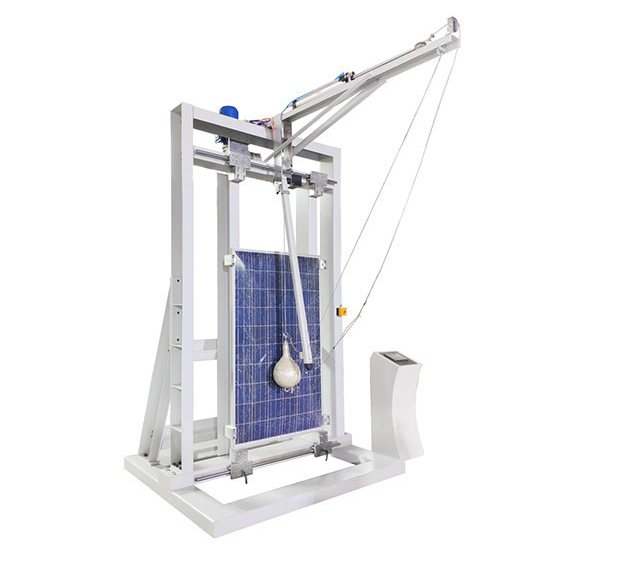

组件破裂试验机用于评价光伏组件的抗重物撞击能力。通过一定质量的撞击袋从可调高度撞击组件表面，模拟运输、安装或自然环境中可能遭遇的机械冲击，以检测组件的机械强度和破裂耐受性。
应用范围：
光伏组件机械冲击性能评估；
组件研发阶段抗冲击能力验证；
光伏组件认证实验(IEC 61730-2004)；
运输、储存及安装过程机械安全性测试；
不同材料或背板设计组件的抗冲击性能比较；
光伏组件质量控制与可靠性测试。
测试标准：
IEC 61730-2004 光伏组件电气安全和机械性能要求
产品规格：
| 项目 | 技术参数 |
|---|---|
| 冲击高度 | 300 mm～1220 mm，可调 |
| 试样框架内缘尺寸 | 可根据客户组件尺寸定制 |
| 试样框架防护条 | 厚度3 mm，宽度15 mm，硬度邵尔A50°橡胶条 |
| 安全防护 | 两侧防护栏 |
| 撞击袋质量 | 45.5 ± 0.5 kg |
| 撞击袋填充 | 直径2.5–3.0 mm 铅球 |
| 电源 | 电机工作电压 220V AC |
| 压缩空气 | 3–5 kg/cm²（辅助气源） |
产品特点：
冲击高度可调，适应不同规格组件测试；
撞击袋填充铅球，精确模拟实际冲击载荷；
试样框架和防护条设计保证试验安全；
可根据组件尺寸定制试样固定框架；
电机驱动精确，可重复性高；
操作简单，适合研发、生产及认证实验室使用。
配件及耗材：
| 类别 | 名称 | 说明 |
|---|---|---|
| 主机配件 | 试样框架 | 可定制尺寸，带防护橡胶条 |
| 主机配件 | 撞击袋 | 质量45.5 kg，内填铅球 |
| 主机配件 | 电机 | 驱动撞击装置，220V电源 |
| 主机配件 | 防护栏 | 两侧安全防护 |
| 辅助 | 压缩空气系统 | 3–5 kg/cm²，保证撞击动作顺畅 |
| 维护耗材 | 铅球 | 直径2.5–3.0 mm，可更换 |
测试原理：
组件破裂试验机通过自由落体或电机控制的撞击袋对组件施加标准化冲击载荷，撞击力由撞击袋质量、落下高度及铅球填充决定。试验通过模拟组件在运输、安装或极端环境中可能受到的冲击，评估其抗破裂能力及机械强度，确保组件满足IEC 61730标准要求。
操作说明：
安装组件到试样框架内，确保固定稳妥；
调整冲击高度，选择合适落下高度；
检查撞击袋内铅球填充完整，并连接电机驱动及压缩空气；
确认防护栏到位，操作人员远离冲击区域；
启动设备，进行单次或多次冲击测试；
完成后检查组件破裂情况，记录数据；
定期检查电机、撞击袋及框架磨损，确保设备安全运行。
实验流程：
样品准备：选取待测组件并安装到试样框架中；
撞击装置设置：调节冲击高度并确认撞击袋质量及填充；
安全检查：确保防护栏安装到位，操作人员远离撞击区域；
启动测试：释放撞击袋或启动电机驱动，撞击组件表面；
数据记录：完成冲击后记录组件破裂情况；
结果评估：根据IEC 61730标准判定组件抗冲击能力；
设备维护：卸下样品，清理设备并检查撞击袋及框架状态。
