产品详情
适用范围：

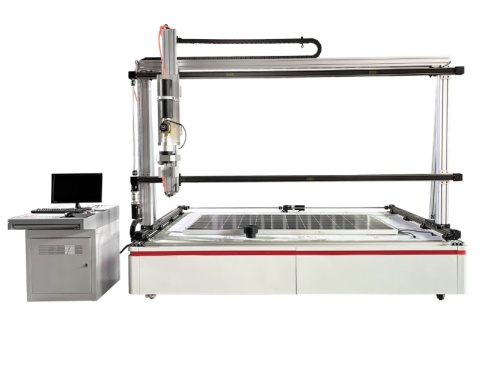

光伏组件冰雹撞击试验机用于验证组件抗冰雹撞击的能力，人工制作的冰球用于模拟冰雹，并以恒速撞击组件，模拟冰雹气候对组件的影响。
适用标准：
ASTM E822-2015 用发射冰球撞击法测定太阳能集电器覆盖材料抗冰雹能力的标准实践规程
GB/T 33235-2016 光热发电玻璃反射镜抗冰雹冲击试验方法
IEC 61215-1 地面光伏(PV)模块 设计鉴定和型式批准 第1部分：测试要求
IEC 61215-2 地面光伏(PV)模块. 设计质量和型式批准. 第2部分: 试验规程
IEC 61730-1 光伏 (PV) 组件安全鉴定 第1部分：施工要求
IEC 61730-2 RLV光伏 (PV) 模块安全鉴定 第2部分：测试要求
技术参数：
| 内部机架 | 60mmX120mm，80mmX80mm工业铝型材，A3钣金+表面烤处理 |
| 发射装置 | 动力源为空压机压缩空气 |
| 气压：6×8bar | |
| 冰球为手动单发装填 | |
| 枪管长度约940mm | |
| 枪管可更换 | |
| 冰球垂直或水平发射，冰球发射点可由红外线定位 | |
| 红外线射程，冰球发射器与测试样品距离<1米 | |
| 移动定位装置 | X轴移动距离约2400mm(可根据客户组件尺寸调整) |
| Y轴移动距离约1200mm(可根据客户组件尺寸调整) | |
| 定位精度0.1%FS | |
| 撞击面积2400x1200mm(可根据客户组件尺寸调整) | |
| 导向方式为高质量进口导轨 | |
| 驱动方式采用进口伺服马达+同步轮 | |
| 定位控制方式为电脑程序控制自动定位 | |
| 一次载入所有撞击点 | |
| 测速系统 | 通过测定冰球经过红外线测速传感器，同时抓取红外线被遮断的时间t，根据V=S/t计算冰球飞行的速度 |
| 测速器采用高精度红外线测速传感器 | |
| 红外线测速传感器精度±5% | |
| 速度抓取范围：23m/s~39.5m/s | |
| 冰球直径和速度 | 直径25mm，冰球速度23.0m/s±5% |
| 直径35mm，冰球速度27.2m/s±5% | |
| 直径45mm，冰球速度30.7m/s±5% | |
| 直径55mm，冰球速度33.9m/s±5% | |
| 直径65mm，冰球速度36.7m/s±5% | |
| 直径75mm，冰球速度39.5m/s±5% | |
| 冰球制备方式及模具 | 将冰球模具内注满水后放入冰箱冷冻室，待水冷却结冰后，将模具分开取出冰球，放置冰球储存箱内冷藏备用 |
| 模具采用不易膨胀变形的特殊材质 | |
| 45mm及45mm以下的冰球，一模6粒冰球(每个冰球尺寸(25mm，35mm，45mm)配3套模具，总共9套) | |
| 45mm以上的冰球，一模4粒冰球 (每个冰球尺寸(55mm，65mm，75mm)配2套模具，总共6套) | |
| 模具内腔加工技术均采用高精度CNC数控机床加工 | |
| 有防护装置，防止冰球撞击的碎片飞溅到周围 |
核心部分：
气动发射装置：通过压缩空气驱动冰球，调节压力可控制撞击速度。
机械移动装置：采用步进电机传动，定位精度高，确保实验可靠性。
样品固定架：用于固定光伏组件，标准尺寸通常为2400*1300mm。
速度测试装置：通过光电传感器实时监测冰球速度，确保测试准确性。
试验操作：
一、冰球制作与保存
制作：用标准模具注水，-10℃±5℃冷冻，确保冰球直径25mm±5%、质量7.53g±5%。
保存：筛选无裂纹冰球，存于-4℃±2℃环境至少1小时，避免融化。
二、设备操作流程
预热：启动设备，预热至60℃±5℃。
冰球准备：从冷冻柜取出冰球，60秒内完成冲击。
发射：气动装置以23m/s速度垂直撞击组件。
测试：冲击后检查外观、绝缘性能和功率变化。
三、安全防护
人员防护：操作时戴护目镜、防冲击手套。
设备防护：防护围挡≥2m，缓冲垫防碎片飞溅。
其他配件：
| 电子天平 | 测试范围：0-300g; 精度：<±2% |
| 游标卡尺 | 测量范围：0-100mm; 精度：<±2% |
| 冰球冷冻箱 | 温度范围：-10±5℃ |
| 冰球冷藏箱 | 温度范围：-4±2℃ |
