商品名称:仿真试验假人 GJB9872-2020

本站价格:¥在线询价

点击提交您的需求,我们24小时内为您申请下单

产品详情

一、仿真试验假人:

仿真试验假人依据GJB9872-2020《陆军装备人体数据》的50百分位--立姿男性仿真假人(中国人体征),该假人身高1699mm,体重62.6kg。


二、仿真试验假人材料:

仿真试验假人的结构主要由金属骨架、关节和仿真皮肤组成。金属骨架利用铝合金、钛合金和合金钢材料制造;仿真皮肤、关节和阻尼块,采用非金属材料制造。下表给出了目前研制仿真试验假人的材料类型。

部件材料类型
仿真皮肤聚氨酯
仿真肌肉发泡聚氨酯
颅骨铝合金
仿真颈椎橡胶+铝合金
模拟锁骨铝及不锈钢
胸腔铝合金
模拟腰椎硫化橡胶
模拟骨盆铝或不锈钢
上肢模拟骨铝及不锈钢
下肢骨架铝及不锈钢

骨骼采用金属材料,模拟人体的骨骼刚度,增加假人的强度。

颈椎和腰椎应具有较好的弹性支撑,采用硫化橡胶材料。

关节部分具有阻尼,采用尼龙或聚四氟乙烯材料。

皮肤采用聚氨酯材料,具有较好的弹性和抗撕裂能力。


三、仿真试验假人结构和局部产品图:

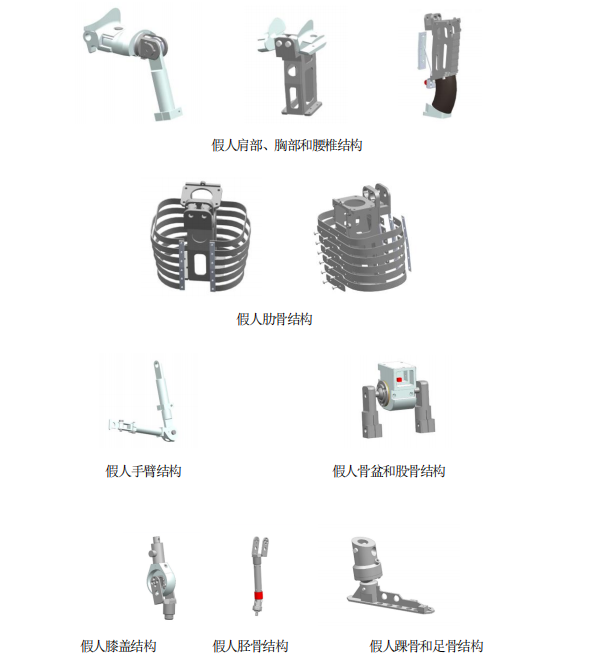

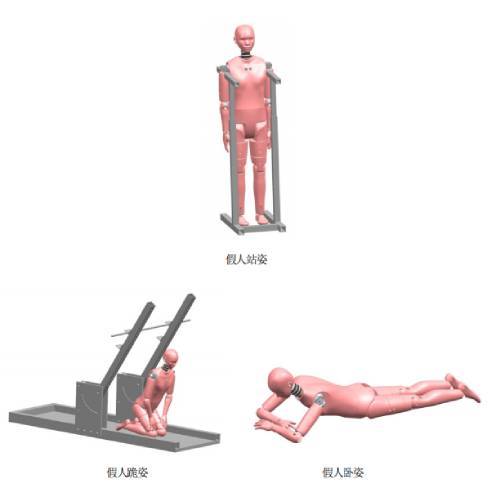

1.结构设计图

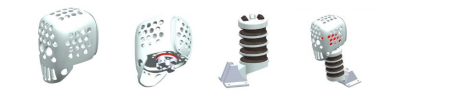

               假人头颈部结构

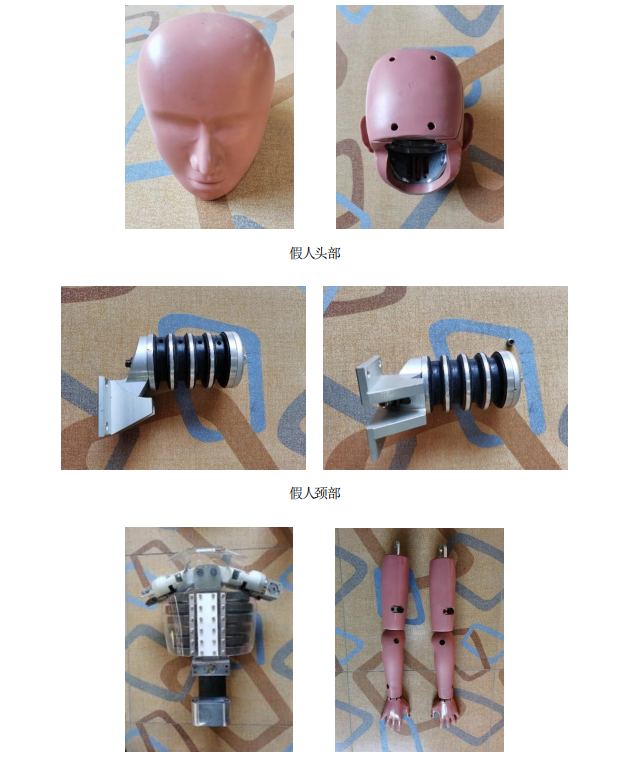

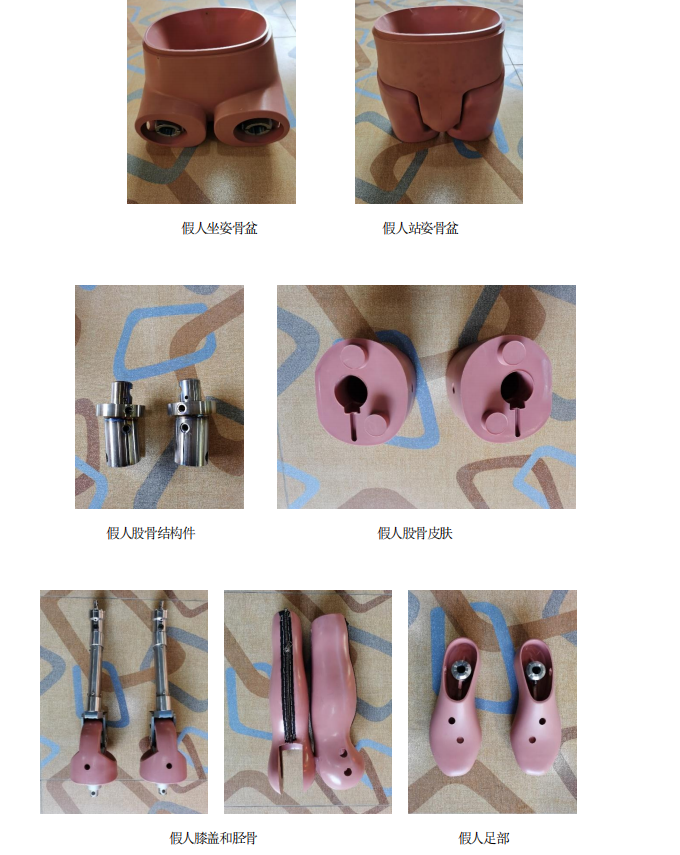

2.产品局部图





四、仿真试验假人尺寸、重量和质心位置:

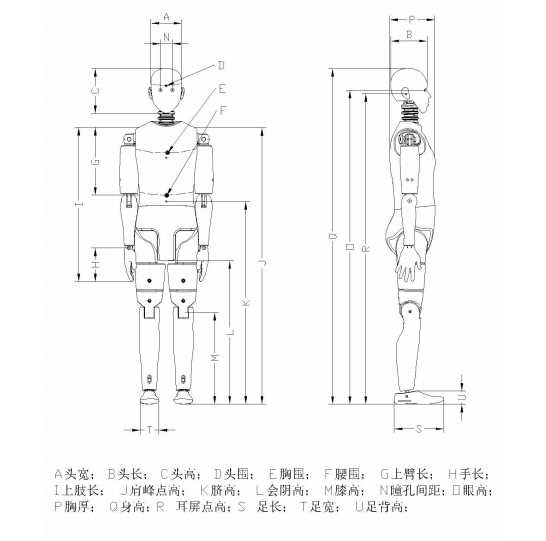

1.GJB9872-2020 标准假人尺寸:

按照GJB9872-2020《陆军装备人体数据》标准研发的50百分位男性仿真试验假人的尺寸:



GJB 9872-2020《陆军装备人体数据》P50站姿尺寸
序号位置尺寸(mm)
A头宽157
B头长184
C头高228
E胸围875
F腰围735
G上臂长314
H手长187
I上肢长733
J肩峰点高1374
K脐高974
L会阴高734
M膝高448
N瞳孔间距61
O眼高1580
P胸厚222
Q身高1699
R耳屏点高1565
S足长252
T足宽96
U足背高74


2.GJB9872-2020 标准假人重量:

按照GJB9872-2020《陆军装备人体数据》标准研发的50 百分位男性仿真试验假人的重量:

GJB 9872-2020《陆军装备人体数据》P50重量分布
总重62.6kg
序号位置质量(kg)
13.41
21.54
3上身13.84
4下身18.56
5上臂左1.61
6上臂右1.61
7前臂左1.37
8前臂右1.37
9手左0.46
10手右0.46
11大腿左4.82
12大腿右4.82
13小腿左3.45
14小腿右3.45
15足左0.93
16足右0.93

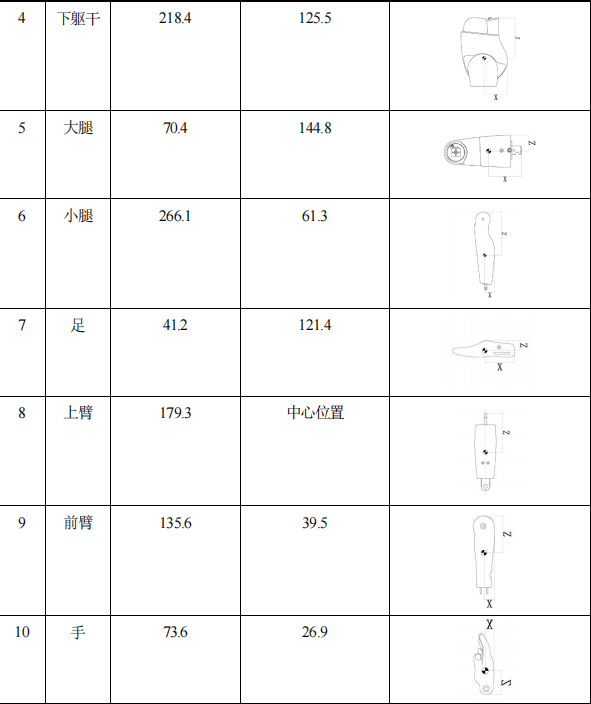

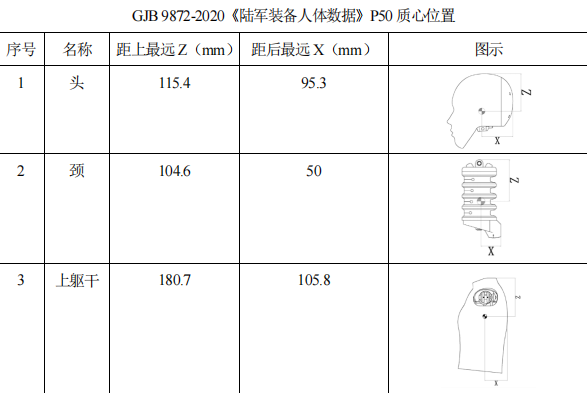

3.GJB9872-2020 标准假人质心位置:

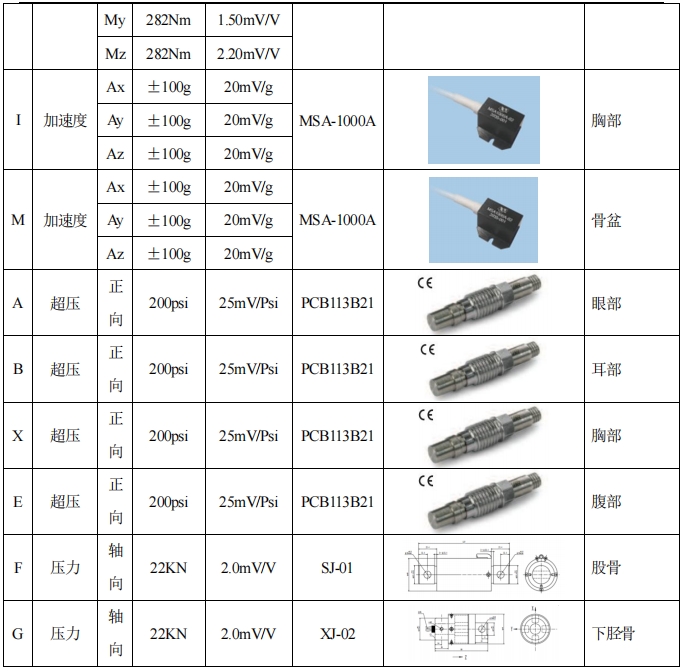

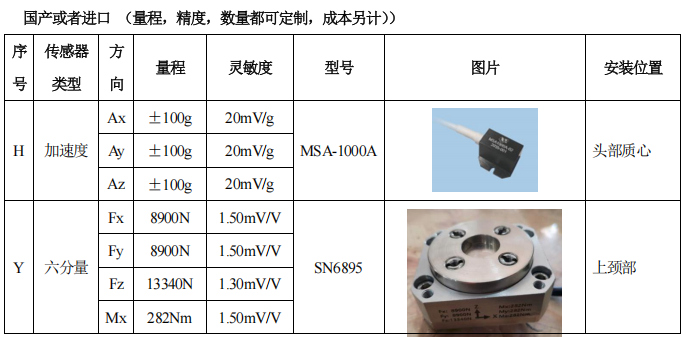

五、仿真试验假人传感器配置:

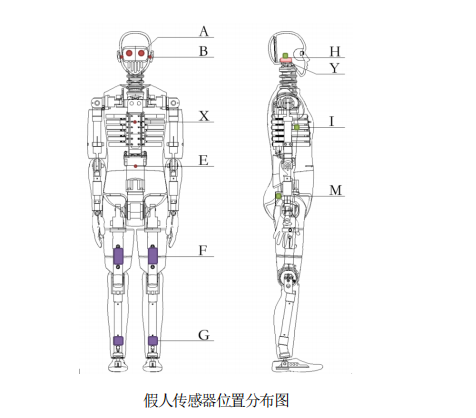

假人传感器的配置方案。
