产品详情

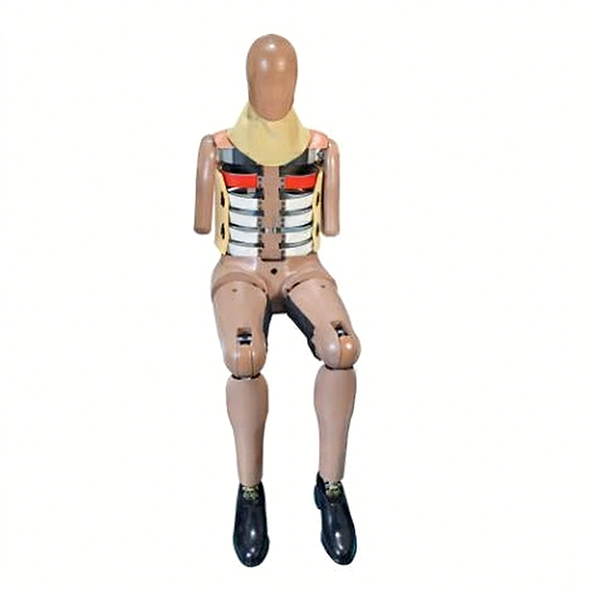

男性侧面碰撞假人(RE型)是一种基于50百分位成年男性人体统计学特征设计的侧面碰撞测试假人，主要用于模拟车辆发生侧面碰撞时乘员的生物力学响应。该假人针对美国 FMVSS 214 法规的新要求进行了结构改进，通过优化肋骨结构并引入肋骨引伸装置，使其在与座椅及车门内饰相互作用时具有更真实的力学响应能力，可用于侧面结构耐撞性能及乘员侧向约束系统有效性的评价。
应用范围：
乘用车及商用车侧面碰撞安全性能试验；
车辆侧面结构(车门、B柱、门槛梁等)耐撞性能评估；
侧面安全气囊、侧气帘及相关约束系统性能验证；
整车法规认证试验与一致性验证试验；
新车型及改款车型侧面碰撞安全开发；
汽车零部件(座椅、内饰件、吸能结构)侧向防护性能研究；
汽车安全技术科研及高校教学实验。
测试标准：
GB/T 11551 汽车正面及侧面碰撞乘员保护
GB 14166 机动车乘员安全带及约束系统
FMVSS 214 侧面碰撞保护
UNECE R95 横向碰撞保护
UNECE R135 杆侧碰撞
SAE J1727 侧面碰撞假人性能规范
ISO 15830 道路车辆——侧面碰撞假人——校准
Euro NCAP 侧面碰撞测试规程
产品规格：
| 序号 | 名称 | 尺寸（mm） |
| 1 | 坐高 | 909±9 |
| 2 | 座椅至肩关节 | 565±7 |
| 3 | 座椅到胸椎箱的下表面 | 351±5 |
| 4 | 座椅到髋关节（螺栓中心） | 100±3 |
| 5 | 从脚底到座位，坐姿 | 442±9 |
| 6 | 头部宽度 | 155±3 |
| 7 | 肩臂宽度 | 470±9 |
| 8 | 胸部宽度 | 327±5 |
| 9 | 腹部宽度 | 280±7 |
| 10 | 骨盆瓣宽度 | 366±7 |
| 11 | 头部深度 | 201±5 |
| 12 | 胸部深度 | 267±5 |
| 13 | 腹部深度 | 199±5 |
| 14 | 骨盆深度 | 240±5 |
| 15 | 臀部后部到髋关节（螺栓中心） | 155±5 |
| 16 | 臀部后部到前膝盖 | 606±9 |
质量分布：
| 组件 | 质量（kg） |
| 头 | 4±0.05 |
| 颈部 | 1±0.05 |
| 胸部 | 22.4±1 |
| 左臂 | 1.3±0.1 |
| 右臂 | 1.3±0.1 |
| 腹部 | 5±0.25 |
| 骨盆 | 12±0.6 |
| 左腿 | 12.7±0.6 |
| 右腿 | 12.7±0.6 |
| 总和 | 72.4±1.2 |
传感器配置：
| 安装位置 | 传感器名称 | 通道 |
| 头部 | 加速度传感器 | 3×1 |
| 上颈部 | 6通道力传感器 | 1×6 |
| 下颈部 | 6通道力传感器 | 1×6 |
| 肩部 | 3通道力传感器 | 1×3 |
| 胸部 | 倾角传感器 | 1×2 |
| 躯干 | 4通道力传感器 | 1×4 |
| 胸椎T1 | 加速度传感器 | 1×3 |
| 胸椎T12 | 加速度传感器 | 3×1 |
| 肋骨 | 加速度传感器 | 3×1 |
| 肋骨 | 线性电位计 | 3×1 |
| 胸椎T12 | 4通道力传感器 | 1×4 |
| 腹部 | 单通道力传感器 | 3×1 |
| 下腰椎 | 3通道力传感器 | 1×3 |
| 盆骨 | 倾角传感器 | 1×2 |
| 耻骨 | 单通道力传感器 | 1×1 |
| 骶骨 | 加速度传感器 | 3×1 |
| 大腿 | 6通道力传感器 | 1×6 |
产品特点：
(1) 基于50百分位成年男性人体统计学数据设计，具有良好生物仿真性；
(2) 改进型肋骨结构并集成肋骨引伸装置，可真实反映胸部侧向压缩与位移；
(3) 对假人与座椅、车门内饰的相互作用具有更高的重现性；
(4) 支持多通道力、加速度、位移等伤害判据测量；
(5) 结构稳定，适用于法规试验及高重复性对比试验；
(6) 可满足多国法规及NCAP侧面碰撞测试需求。
测试原理：
男性侧面碰撞假人(RE型)通过模拟人体在车辆侧面碰撞工况下的惯性运动与结构受力状态，在头部、颈部、胸部、腹部、骨盆及下肢等关键部位布置加速度传感器、力传感器及位移测量装置。当车辆发生侧面碰撞时，假人各部位产生的加速度、载荷及变形量被实时采集，用于计算胸部压缩量、骨盆受力、头部加速度等关键伤害指标，从而评价车辆侧面防护系统的有效性。
操作说明：
(1) 试验前应按照对应法规或试验规程对假人进行完整校准；
(2) 安装传感器时应严格按照规定的安装位置及方向要求；
(3) 不同法规对假人姿态、座椅位置及约束条件要求存在差异，应分别调整；
(4) 试验过程中应避免假人关节锁止异常或线缆受拉；
(5) 碰撞后需对肋骨、传感器及连接部件进行检查，防止累计损伤影响结果。
