产品详情

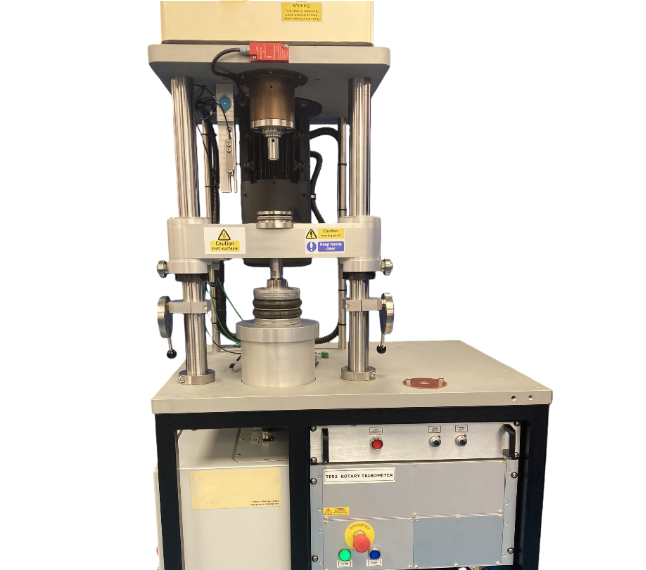

旋转摩擦试验机是一款多功能摩擦与磨损研究设备，广泛应用于材料和润滑剂的研发工作。仪器采用开放式测试平台，可灵活安装多种测试夹具，支持轴向加载与高精度负载控制。可进行低负载、低速、高速、润滑及干摩擦等多种工况模拟，配合数字化数据采集系统，实现摩擦系数、磨损、温度、振动及电接触阻抗的精确测量。
应用范围：
润滑剂防磨、极压及摩擦特性测试(四球、推力垫片等)
材料摩擦磨损研究(针盘、推力垫、轴承、滚动接触疲劳)
液压及润滑系统组件性能评估(泵叶片、滑靴、密封件)
轴承、齿轮及转子部件摩擦磨损与寿命分析
高温干摩擦及润滑摩擦性能测试(最高可达 600°C)
电化学磨损及磨损腐蚀协同效应研究(Lip Seal/三电极体系)
小样摩擦测试(LVFA、Suzuki、小型推力垫)
滚动接触疲劳及倾斜轴承性能测试
测试标准：
GB/T 3140 系列：润滑脂及润滑油磨损性能测试
ASTM D2266：润滑脂防磨性能
ASTM D2783：润滑剂极压性能
ASTM D3702：推力垫片磨损测试
ASTM D4172：润滑油防磨性能
ASTM D5183：润滑剂摩擦系数测定
ASTM G99：针盘摩擦磨损测试
DIN 50324：固体材料摩擦磨损测定
DIN 51350/1-6：润滑油剪切稳定性及磨损
ISO/CD 11008：润滑脂极压性能四球法
IP 239/IP 300：润滑剂极压及磨损测试
CEC L-45-T-93：传动液剪切稳定性
产品规格：
| 项目 | 标准版 | 高速版（HS） | 升级版 |
|---|---|---|---|
| 转速范围 | 30 ～ 3,000 rpm | 30 ～ 3,000 rpm / 100 ～ 10,000 rpm | 同高速版 |
| 主轴最大承载 | 10,000 N @ 3,000 rpm | 10,000 N @ 3,000 rpm / 4,000 N @ 10,000 rpm | 同高速版 |
| 主轴最大转速 | 6,000 rpm | 10,000 rpm | 同高速版 |
| 扭矩容量 | 14 Nm @ 30–1,500 rpm | 14 Nm @ 30–1,500 rpm / 7 Nm @ 3,000 rpm / 2.1 Nm @ 10,000 rpm | 25 Nm @ 30–1,500 rpm / 13 Nm @ 3,000 rpm / 4 Nm @ 10,000 rpm |
| 电机功率 | 2.2 kW 单相 | 2.2 kW 单相 | 4 kW 三相升级 |
| 温控能力 | 最大 600°C（配高温夹具） | 最大 600°C（配高温夹具） | 最大 600°C（配高温夹具） |
| 负载范围 | 1 ～ 10,000 N（根据加载装置） | 1 ～ 10,000 N（根据加载装置） | 1 ～ 10,000 N（根据加载装置） |
| 控制参数 | 转速、负载、温度、实验时间 | 转速、负载、温度、实验时间 | 转速、负载、温度、实验时间 |
| 记录参数 | 转速、摩擦力矩、摩擦系数、接触阻抗、温度、滑动距离、循环次数 | 转速、摩擦力矩、摩擦系数、接触阻抗、温度、滑动距离、循环次数 | 转速、摩擦力矩、摩擦系数、接触阻抗、温度、滑动距离、循环次数 |
| 数据接口 | USB / 软件 | USB / 软件 | USB / 软件 |
| 空气源 | ≥ 4 cfm @ 8 bar | ≥ 4 cfm @ 8 bar | ≥ 4 cfm @ 8 bar |
| 机器尺寸 | 900 mm × 600 mm × 2,000 mm | 900 mm × 600 mm × 2,000 mm | 900 mm × 600 mm × 2,000 mm |
| 重量 | 350 kg | 350 kg | 350 kg |
产品特点：
多工况测试：支持干摩擦、润滑摩擦、滚动接触、推力垫及四球测试，实验灵活。
高精度负载控制：低载(1 N)到高载(10 kN)覆盖，多级气动缸加载与力传感器反馈。
多轴承/高转速适配：主轴可达 10,000 rpm，高精密轴承保证高速稳定性。
温度与振动在线监控：K 型热电偶测温，压电传感器振动监控，振动过高自动停机保护。
电接触阻抗测量：主轴隔离，配 Lunn-Furey 测量电路，可进行磨损腐蚀协同研究。
多种测试几何适配：针盘、推力垫、三片垫、滑靴、LVFA、泵叶片及轴承滚动疲劳。
数字化数据采集：软件支持自动/手动测试，数据保存为 .csv / .tsv 文件。
高温、高精度摩擦测量：干摩擦测试可达 600°C，分辨率达 0.2 μm(电容传感器)。
配件及耗材：
| 配件/耗材 | 描述 | 测试范围/备注 |
|---|---|---|
| 低载执行器 | 20–1,000 N | 针盘、推力垫、四球 |
| 高载执行器 | 200–10,000 N | 滚动疲劳、极压四球 |
| LL 精密低载夹具 | 1–1,000 N | 小负载精密测试 |
| FOUR/1 四球滑动夹具 | 12.7 mm 球 | ASTM D2266/D4172/D5183 |
| FOUR/2 四球滚动夹具 | 12.7 mm 球 | ASTM D2596/D2783/IP 239/ISO 11008 |
| AREA 系列 | 各类润滑/干摩擦夹具 | AREA-L/D/H/C/1-7 小样/泵叶片/推力垫 |
| PV | Pin-on-Vee / Block-on-Ring | 高负载摩擦测试 |
| SA 系列 | 特殊适配器 | 滚动疲劳、密封件、球关节测试 |
| LS | 润滑剂循环系统 | 润滑摩擦测试，100°C |
| CAL | 校准系统 | 负载、扭矩、温度校准 |
| EC | 电化学测试单元 | 摩擦腐蚀实验（Lip Seal） |
测试原理：
通过轴向加载或径向加载，将试样与旋转摩擦件接触产生摩擦力矩，摩擦产生的磨损、温升、振动及电接触阻抗由传感器实时测量。负载通过气动缸施加并反馈控制，转速通过电机及传动系统实现低速平滑控制和高速稳定运转。配合热控夹具，可模拟润滑摩擦或干摩擦工况。四球、针盘、推力垫及滚动轴承适配器可重现工业部件的摩擦、极压及滚动疲劳情况。
操作说明：
确认电源、空气源和水源(如润滑系统)正常连接。
安装对应测试夹具和执行器，设置负载和转速。
试样固定应平稳，确保接触均匀。
润滑试验需按规格加入润滑剂，并检查温控系统是否正常。
测试过程中禁止手动触碰旋转部件或高温夹具。
振动传感器可触发自动停机保护，避免轴承或试样损伤。
测试结束后清理润滑系统、夹具和磨屑，避免交叉污染。
定期校准负载、扭矩及温度传感器，保证实验数据精确性。
实验流程：
(以 ASTM D2266 四球防磨测试为例)
试样准备：选用 12.7 mm 钢球，润滑脂按标准装入夹具。
夹具安装：安装滑动四球夹具，连接低载执行器。
参数设置：负载 400 N，转速 1,200 rpm，温度 75°C(必要时预热)。
运行实验：启动软件，监控摩擦力矩、温度及循环次数。
数据记录：实验完成后，记录磨痕直径、摩擦力矩及温度曲线。
清理维护：取出球体清洗，润滑系统排空并清洁，准备下一次实验。
