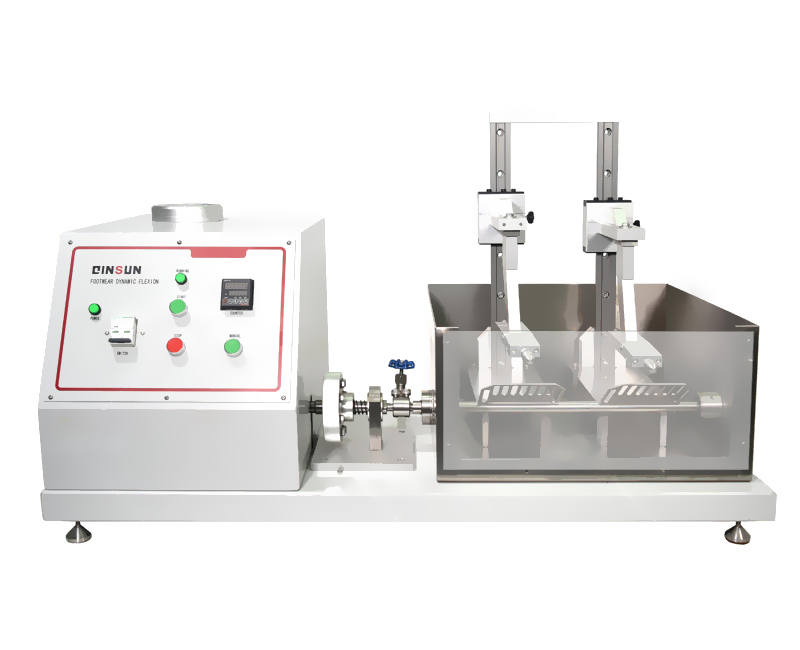

鞋底弯折试验机

　符合标准：

　Satra TM92&77，EN 344,SATRA TM161，ISO-20344,ISO-17707,GB/T20991-2007

　适用范围：

　该仪器用于测试鞋只整体的耐弯折性能。弯折测试仪用于干、湿环境条件下，鞋只整体耐弯折性的评定。

　产品详细：

　该机器有单测试位和双测试位两种机型可供选择，动作模仿穿着鞋子时产生的弯曲。弯曲角度最大可调整至50度;。机器可用于预测鞋类穿着时的是否脱胶或开裂。也可用于评定与鞋底结构相关问题。从所提供的五对趾端夹头中选出合适的一对，来夹住趾端从而将鞋子夹持在机器上。跟端被固定在弯曲棒上。

　通过计数器可预先设定弯折次数，一旦弯曲次数达到对应值时，机器将停止运行，从而可以对鞋子进行检查。机器的移动部分由一个带铰链的保护罩盖住，该保护罩装备有最新的安全装置，在机器仍处于运行时可防止外界接触。机器坚固耐用，且相关所需部件均采用耐腐蚀性材料。

　还有类似机型来测试高筒靴，测试可增加水的深度以漫过整个鞋头，最高可至金属圈处。详细信息可来函索取。

　工作原理

　鞋底弯折试验机基于材料力学与疲劳测试理论，通过以下步骤实现测试：

　样品固定：将鞋底样品通过粘贴或缝合方式固定在帆布带或专用夹具上，确保测试过程中稳定不脱落。

　参数设置：根据测试标准（如SATRA TM92、GB/T 20991等）设定弯折角度（通常为90°，可调范围0°-90°）、弯折频率（如125-150次/分钟）及测试次数（如10万次）。

　周期性弯折：电机驱动机械臂或曲柄连杆机构，使鞋底在预定角度和频率下进行往复弯折，模拟实际穿着中的应力变化。

　数据采集：配备高精度传感器（如力值传感器、角度传感器）实时监测弯折过程中的受力变化、形变量及角度偏差，数据传输至分析系统进行处理。
