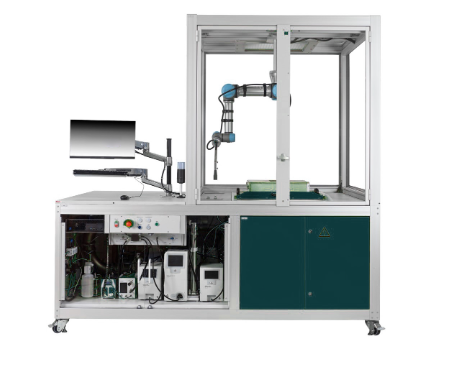

商品名称：机器人HEPA/ULPA过滤器扫描检测系统

机器人HEPA/ULPA过滤器扫描系统旨在评估二维和三维过滤器元件的整体和局部粒子过滤效率，以及泄漏检测。该系统采用模块化设计，可以使用不同类型的测试气溶胶，如DEHS、石蜡油和PSL。默认情况下，使用光学粒子计数器(OPC)进行效率测试和泄漏检测，但也可以结合冷凝粒子计数器(CPC)或扫描电动粒子计数器(SMPS)进行粒径分类气溶胶的测量。初始测试系统设计用于适中流量的HEPA/ULPA面板过滤器和滤芯，按需可扩展至更高流量。

应用范围：

产品开发与质量控制：本系统广泛应用于HEPA/ULPA过滤器的开发和质量控制，确保过滤器达到高效的颗粒过滤性能。

过滤器扫描：用于扫描面板过滤器和滤芯，确保过滤器的每一部分都能进行全面的检测。

三维扫描：支持V型过滤器的三维扫描，提供更详细的局部效率数据。

高流量过滤器测试：系统可根据需求扩展，适应更高流量的过滤器性能测试。

本产品相比同行其他产品，自动化三维过滤器扫描技术是其最大的创新亮点，能够提升测试的灵活性和精度。

测试标准：

本产品符合但不限于以下标准：

1.GB 4706.1：家用和类似用途电器的安全 - 第1部分：通用要求

2.EN 1822：高效空气过滤器(HEPA 和 ULPA) - 设计和测试要求

3.JIS B 9900：日本工业标准，适用于空气过滤设备，确保过滤器的质量与效率。

4.IEST-RP-CC001：洁净室空气过滤器的性能要求和测试方法，适用于HEPA/ULPA过滤器

5.ASTM F1471：空气中颗粒物污染的测试标准，用于评估HEPA过滤器的过滤效率。

6.ISO 29463-5：HEPA/ULPA过滤器性能评估 - 第5部分：过滤效率和泄漏检测的标准方法。

7.ISO 29463-4：HEPA/ULPA过滤器性能评估 - 第4部分：气溶胶测试要求。

这些标准确保本系统在过滤器性能评估中提供一致性和可靠性的测试结果，满足全球认证需求。

产品规格：

产品特点：

1.自动化三维扫描：市场首个商用自动三维过滤器扫描解决方案，能够对过滤器进行全面检测。

2.灵活定义样品尺寸：操作员可以根据需求灵活定义过滤器样品的尺寸，适应不同类型的过滤器。

3.快速实现新扫描概念：机器人编程支持快速实现新的扫描方案，方便迅速调整以应对不同测试需求。

4.多种气溶胶介质选择：支持使用DEHS、石蜡油和PSL等多种气溶胶，提供精确的过滤效率和泄漏检测。

5.先进的测量技术：集成了光学粒子计数器(OPC)、冷凝粒子计数器(CPC)和扫描电动粒子计数器(SMPS)，满足多种气溶胶测试要求。

配件及耗材：

测试原理：

该系统通过多功能测试平台，利用罩体组件进行整体过滤效率测试，进一步通过多分散气溶胶(如DEHS、石蜡油或PSL)对过滤器进行局部效率扫描和泄漏检测。每次测试中，系统会逐步通过不同粒径的气溶胶进行操作，从而可靠地确定最穿透粒径(MPPS)，并为过滤器的开发提供有价值的数据。

整体效率测试：使用罩体组件进行整体过滤效率快速检测。

局部效率和泄漏检测：通过多分散气溶胶进行局部扫描，全面检查过滤器的泄漏情况。

可靠的MPPS曲线：通过分类气溶胶和冷凝粒子计数器(CPC)的结合使用，获得精准的MPPS曲线，为过滤器开发提供可靠的数据支持。

操作说明：

安全注意事项：操作员在使用设备时应佩戴适当的个人防护装备，包括防护眼镜和手套，确保操作安全。

气溶胶处理：使用DEHS、石蜡油和PSL等气溶胶时，应确保操作环境通风良好，并避免直接吸入气溶胶。

设备检查与维护：定期检查气溶胶发生器、粒子计数器和机器人部件，确保系统稳定运行。

实验流程：

1.准备阶段：

根据测试需求选择待测过滤器类型，并确认其尺寸范围。

设置气溶胶发生器，选择合适的气溶胶和测试条件，启动系统进行预热。

2.测试阶段：

将过滤器安装在机器人工作平台上，确保固定牢靠。

启动扫描系统，机器人会自动开始执行扫描操作，并按照设定的参数完成测试。

3.数据分析阶段：

通过光学粒子计数器(OPC)、冷凝粒子计数器(CPC)或扫描电动粒子计数器(SMPS)收集数据。

根据测试数据生成详细的过滤器性能报告，分析过滤效率、泄漏点和MPPS曲线。
