产品详情
该测试台主要用于通风空气过滤器，根据试验规程测定的性能对过滤器进行分级，空气过滤器试验中使用两种人工气溶胶，KCL气溶胶用于测量0.3μm-1.0μm粒径范围过滤效率。 A2灰测试过滤器的容尘量等性能(客户可选).过滤器测试平台参照欧洲标准GB14295、11155-1、EN779等标准进行开发，解决了国外进口过滤器测试平台价格昂贵的问题，满足了国内中小企业的诉求，为过滤器测试平台的普及提供条件。实验室采用V锥流量计进行测量，可精确的测试量风量的变化。
设备的运转采用可编程控制器控制，测量值由计算机进行数据采集、处理并存档，并可实时进行数据和试验结果的分析，实验室的设备控制和测量实现全自动化控制，即自测量、自动记录、自动存储试验报告(容尘量测试需要手动称重)。
应用范围：
(1) 一般通风空气过滤器过滤效率测试
(2) HVAC空调系统过滤器性能检测
(3) 汽车空调滤清器性能测试
(4) 工业洁净空气过滤器检测
(5) 空气净化设备滤芯研发测试
(6) 空调设备及通风系统过滤组件检测
(7) 第三方检测机构过滤器性能检测
(8) 高校及科研机构空气过滤技术研究
测试标准：
GB/T 14295
GB/T 6165
ISO 11155-1
EN 779
方案：
实现对F组、G组、M组过滤器进行初阻力、计数效率、容尘量等项目的半自动化检测，生成检测报告，并能实现数据的储存和打印。

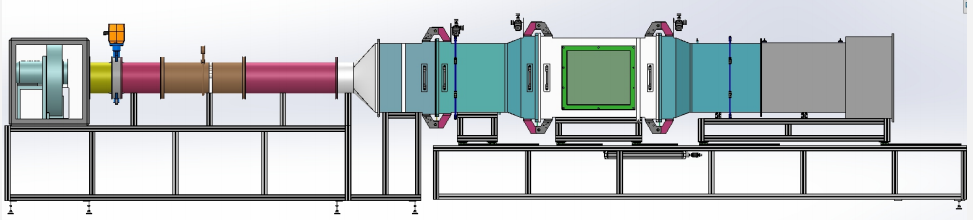

方案描述：
1、根据风道模拟成像设计，实现气流均匀;
2、空气经预过滤器过滤后，再经高效或超高效过滤器过滤后进入整流段，洁净空气经过整流段后，进入混合腔与气溶胶充分混合;
3、然后进入静压箱，上游的采样管在静压箱内采样，下游扫描探头进行扫描测试;
4、根据客户定制要求可以获得出风面风速，通过过滤器的压降，大气压，温湿度。整个测试参数都将储存于数据报告中及物理硬盘内，测试报告格式及内容也可二次开发，定制;
组成部分：
1、室内空气
2、中效：将空气中的特大颗粒灰尘过滤掉，延长高效过滤器的使用寿命
3、风机：为系统提供所需的空气
4、高效过滤器： 为静压箱提供洁净的空气
5、静压箱：将经过风管的气溶胶均匀的通过被测过滤器
6、被测过滤器：
7、下游采样头： 采集气溶胶穿透被测过滤器后的浓度
8、下游计数器：用于下游的采样
9、处理器：处理上、下游信号，压差信号等
10、压差传感器：将采集到的阻力信号输出到处理器
11、上游计数器：用于上游的采样
12、电脑：处理数据、显示及控制设备的运行
13、风量传感器：将采集到的风量信号输出到处理器
14、变频器：控制风机的转速，以达到不同的风量
15、气溶胶发生器：将KCL转化为本系统测试时使用的尘源
产品规格：
系统技术参数
| 序号 | 名称 | 项目 | 技术要求 | 备注 |
|---|---|---|---|---|
| 1 | 流量 | 流量范围 | 450–1500 m³/h | 可定制 |
| 测量误差 | ≤±5%（读数） | EN779 | ||
| 测量精度 | ≤±3%（读数） | |||
| 2 | 阻力 | 测量范围 | 0–500 Pa | |
| 测量精度 | 0–100Pa ±3Pa | |||
| ＞100Pa ±5% | EN779 | |||
| 3 | 气溶胶均匀性 | 管道均匀性 | ≤±15% | |
| 4 | 初始效率重复性 | 40%以下 | ≤±30% | |
| 40%–60% | ≤±15% | |||
| 60%–80% | ≤±8% | |||
| 80%–90% | ≤±4% | |||
| 90%–99% | ≤±2% | GB14295 | ||
| 5 | 计数效率范围 | 40%–99.95% |
试验台参数
| 序号 | 名称 | 项目 | 参数 |
|---|---|---|---|
| 1 | 粒径 | 测试粒径 | ≥0.3 μm |
| 2 | 测试过滤器尺寸 | 300×300 – 630×630 mm | |
| 3 | 功能 | 过滤效率 | KCl气溶胶计数效率 |
| 4 | 过滤阻力 | 0–500 Pa ±3% | |
| 5 | 容尘量 | A2标准粉尘 | |
| 6 | 预处理过滤器 | 效率 | 40%–99.95%@0.3μm |
| 7 | 整机功耗 | 10 kW | |
| 8 | 管道材质 | 304不锈钢 | |
| 9 | 占地面积 | 8500 × 2000 mm | |
| 10 | 粒子计数器 | 采样流量 | 28.3 L/min ±5% |
产品优点：
1、试验台对被测过滤器的安装密封采用了气动方式，简单、快速、而且可靠。突破以往的安装模式，有效解决了密封性的问题;
2、试验台采用在线监测软件系统，所有扫描检测过程直接通过电脑液晶显示器上反映出来，一目了然。最后的数据处理、检测结果全部自动打印出来，实现身份证管理，方便用户;
3、客户也可在此标准试验台上，根据实现要求，进行定制;
4、风机的风量通过变频器变频调节，相比于旁通装置，调节风量更方便快捷，准确;
5、稳定高精度的粒子计数器，加工生产，性能更可靠，产品不断升级，相比于国产计数器，性能更能得到保证;
6、气溶胶发生器采用的是热发生原理，不受环境温度变化的影响;
7、大量客户使用证明我公司的软件系统稳定可靠，后期维护成本低;
主要配置：
| 序号 | 类别 | 名称 | 规格 | 数量 | 品牌 |
|---|---|---|---|---|---|
| 1 | 传感器 | 压差传感器 | 0–500Pa | 1 | 阿尔法 |
| 2 | 流量测量 | V锥流量计 | 450–1500m³/h | 1 | 富沃德 |
| 3 | 控制设备 | 变频器 | FSCGO5.1-4K00 | 1 | — |
| 4 | 气溶胶设备 | KCl气溶胶发生器 | 标准颗粒源 | 1 | |
| 5 | 粉尘发生器 | A2干粉发生器 | BEG1000 | 1 | Palas |
| 6 | 风机 | 罗茨风机 | YKF125 | 1 | — |
| 7 | 阀门 | 电动蝶阀 | DN250 | 2 | 硕普 |
| 8 | 数据系统 | 软件操作台 | 控制软件 | 1 | |
| 9 | 计数器 | 粒子计数器 | 28.3 L/min | 2 | — |
| 10 | 静电设备 | 静电中和器 | 标准型 | 1 | — |

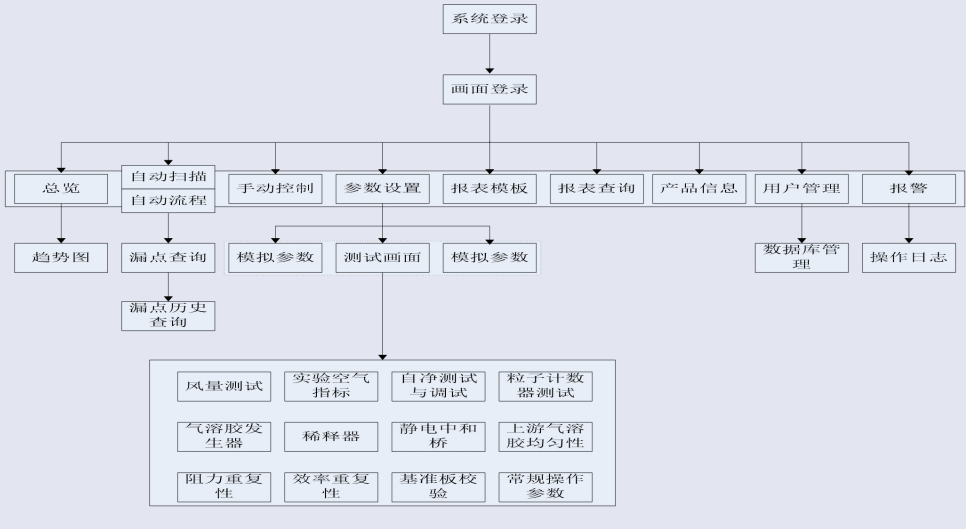

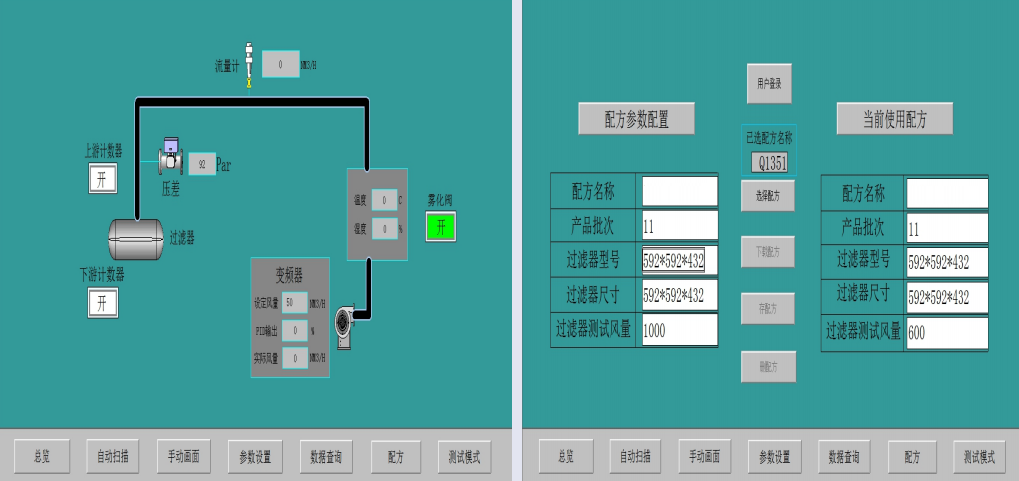

软件方案及界面：
