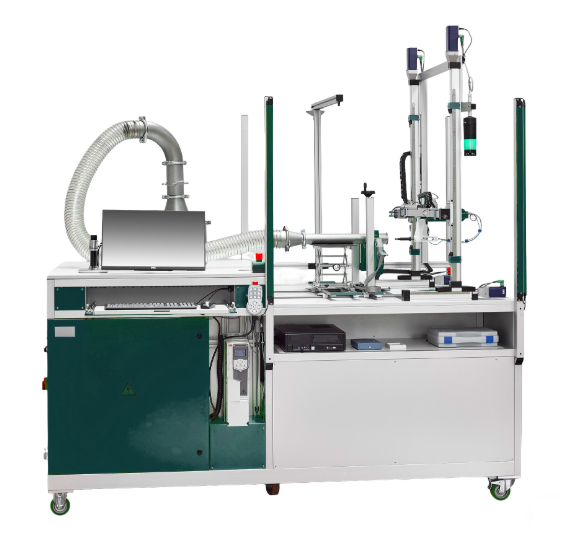

商品名称：空气流速分布测试系统

本空气流速分布测试系统是一种用于表征气体流经部件后出口流场特性的专业测试设备。系统可在较宽流量与流速范围内，对流出部件后的空气速度分布、湍流特性进行高分辨率扫描测量，为流量测量元件布置、气道结构优化及数值流体仿真验证提供可靠的实验数据支持。该系统主要面向研发与工程验证阶段，适用于多种通风、过滤及气体输送部件的流场分析。

应用范围：

本系统适用于各类通风及气体输送部件的空气流速分布与湍流特性测试，应用范围包括但不限于：

各类管道、风道及气流通道的出口流速分布测试；

空气过滤器及过滤组件的流场均匀性分析；

发动机进气系统、进气滤清器壳体的流动特性研究；

质量空气流量传感器等测速元件的安装位置优化；

通风设备、送风模块及空气处理单元的研发验证；

数值流体力学仿真结果与实测数据的对比验证；

新型气道结构、导流件和整流结构的性能评估。

测试标准：

GB/T 1236 工业通风机 性能试验方法

GB/T 10178 工业通风机 现场性能试验

ASHRAE Handbook – Fundamentals(空气流动测试章节)

产品规格：

产品特点：

覆盖宽流量与流速范围，适用于多种气流工况；

自动扫描出口截面，获取完整二维流速分布；

具备高时间分辨率，可捕捉局部湍流特性；

测试数据实时可视化，支持流速云图显示；

适用于复杂结构部件的流场均匀性评价；

可为流量传感器安装位置提供定量依据；

测试结果可用于验证和修正流体仿真模型；

系统结构稳固，适合研发实验室长期使用。

配件及耗材：

测试原理：

测试过程中，空气在可控流量条件下被吹入被测部件内部，并从出口端流出。在出口下游位置，系统通过热丝风速传感器对空气速度进行测量。扫描机构按照设定路径自动移动传感器，在出口截面形成完整的测量网格。通过对各测点速度信号的采集与处理，系统获得流速分布、平均流速及湍流特性，用于评价流场均匀性与稳定性。

操作说明：

测试前应确保被测部件与系统连接牢固，避免旁路泄漏；

根据被测部件特性合理设置测试流量，防止超压运行；

热丝探头应避免接触高温、粉尘或液滴环境；

测试过程中保持环境气流稳定，避免外部干扰；

不同标准对测量截面与扫描密度要求不同，应按标准执行；

定期对风速传感器进行校准，确保测量准确性。

实验流程：

将被测部件安装至测试接口并密封固定，设定目标测试流量。系统启动后建立稳定气流工况，自动驱动扫描机构在出口截面进行流速测量。测试过程中连续采集各测点速度数据，并实时生成流速分布图。测试完成后系统保存测量结果，用于流场分析、结构优化或与仿真结果进行对比评估。
