产品详情

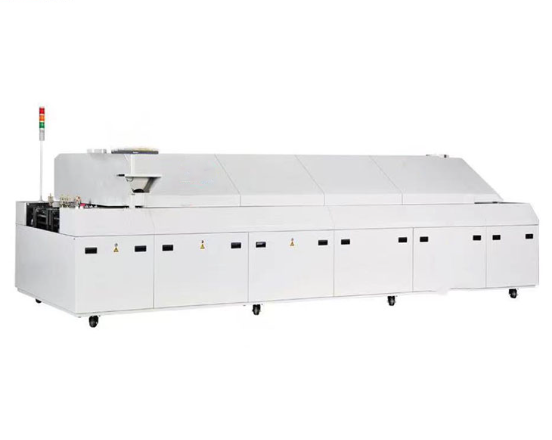

高温隧道炉（回流焊型）是一种连续式真空回流焊系统，专为精密焊接和高温热处理而设计。它集成了红外加热、强制热风循环和真空技术，确保温度曲线稳定、空洞率低和产品可靠性高。该系统适用于洁净室环境和高端电子制造。
应用
电子组件回流焊
半导体和IC封装
PCB和混合电路加工
光学和LCD模块制造
需要高温和洁净处理的精密部件
产品特点
真空回流能力：减少焊点空洞，提高连接可靠性。
高温性能：支持高达350°C的工艺。
均匀加热设计：自上而下热风循环确保温度分布均匀。
快速热响应：中波石英加热器实现快速加热。
洁净室结构：全焊接SUS304腔体最大程度减少颗粒产生。
稳定输送系统：滚筒支撑网带防止振动和产品损伤。
精确控制系统：欧姆龙PID控制器配固态继电器（SSR），确保精确温度调节。
先进自动化：西门子PLC和HMI支持MES集成。
实时温度监控：多点记录，USB数据导出。
全面安全保护：包括缺相保护、过载保护、急停和超温保护。
技术参数
| 参数 | 规格 |
|---|---|
| 电源 | AC380V，三相，50Hz |
| 总长度 | 6000 mm |
| 加热区长度 | 5000 mm |
| 温度范围 | 40℃ – 350℃（典型 ≤180℃） |
| 温度均匀性 | ±3℃（不含进出口） |
| 输送速度 | 0.3 – 2.0 m/min（可调） |
| 典型速度 | 0.8 m/min |
| 输送类型 | SUS 不锈钢网带 / PTFE 带 |
| 网带宽度 | 1010 mm |
| 加热方式 | 中波石英红外加热器 |
| 排风量 | 最大 10.0 m³/min |
| 排风管 | Ø80 mm × 6 |
| 排气温度 | ≤150℃ |
| 真空要求 | 10 秒内达到真空 |
| 控温精度 | ±0.3% FS |
| 控制系统 | 西门子 PLC + 触摸屏 |
| 温度监控 | 6 点记录仪，USB 导出 |
| 表面温度 | ≤45℃（进出口和排气区域除外） |
| 洁净度等级 | Class 100（百级） |
常见问题
1.回流焊隧道炉与标准炉有什么区别？
回流焊隧道炉包括受控温度曲线和可选真空功能，适用于精度要求更高的焊接工艺。
2.为什么回流焊炉中使用真空？
真空去除焊接过程中截留的气体，显著减少空洞，提高电气和机械可靠性。
3.该设备适用于洁净室生产吗？
是的，它符合Class 100洁净度要求，采用低颗粒产生设计。
4.如何确保温度一致性？
通过优化气流设计、PID温控和多点实时监控。
5.该系统可以集成到自动化生产线中吗？
可以，它支持PLC控制和MES系统集成，实现全自动化和可追溯性。
高温隧道炉（回流焊型）为电子精密焊接行业提供高温连续回流焊处理方案。设备具备多温区分段控温、高温温场稳定、热风循环均匀、焊接成型好、虚焊少、可连续自动化生产等优势，广泛用于PCB电路板、贴片元件、电子模组的高温预热、回流焊接、恒温固化工序。
