产品详情

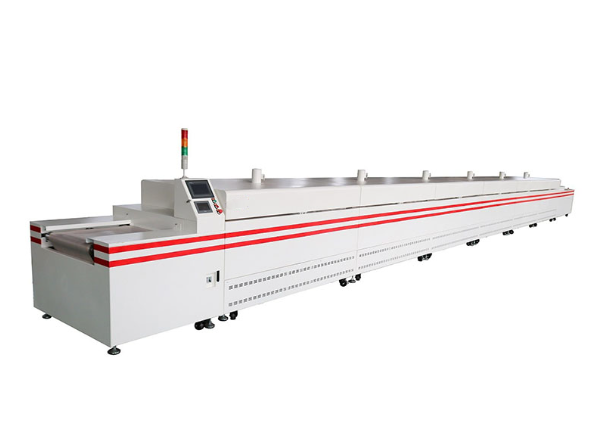

精密隧道干燥炉是一种连续式干燥系统，专为需要稳定温度控制、均匀加热和可靠产品输送的应用而设计。该设备采用精密气流循环结构、PID温控系统和低颗粒输送设计，在连续运行过程中提供一致的干燥性能并保护产品质量。
该隧道炉温度范围可调为0–200℃，并可根据不同产品尺寸和工艺要求定制结构。适用于需要高干燥精度和稳定生产性能的精密制造行业。
应用
精密隧道干燥炉广泛用于以下行业的干燥、固化和热处理工艺：
电子元件
光电产品
精密五金件
薄膜和涂层干燥
胶粘剂固化工艺
玻璃和显示相关产品
需要稳定温度控制的洁净生产线
适用于对产品外观、尺寸稳定性和干燥一致性有要求的应用。
参数
| 项目 | 规格 |
|---|---|
| 设备类型 | 精密隧道干燥炉 |
| 电源 | AC380V，三相，50Hz，65KVA |
| CDA 供应 | 16L/min，5.0–7.0 kg/cm² |
| 排风能力 | 最大 10.0 m³/min |
| 排风管 | 中央排风管 Ø100mm × 6 根 |
| 排气温度 | 低于 150℃ |
| 输送速度 | 0.3–3.0 m/min 可调 |
| 标准工作速度 | 1.0 m/min |
| 输送带材料 | 高温耐磨输送带 |
| 输送带颜色 | 乳白色 |
| 输送带规格 | 04#25 规格，搭接 |
| 有效宽度 | 600mm |
| 加热长度 | 12000mm |
| 温度范围 | 0–200℃可调 |
| 温度均匀性 | ≤±5℃（不含进出口区域） |
| 内腔材料 | SUS430 不锈钢板，厚度 1.2mm |
| 保温材料 | 高密度硅酸铝陶瓷纤维保温 |
| 门密封 | 高温硅胶密封垫 |
| 温度控制器 | 欧姆龙 PID 温度控制器 |
| 控温精度 | ±0.3% FS |
| 温度监控 | 六通道温度记录仪，USB 数据导出 |
| 加热元件 | 中波石英电加热管 |
| 空气循环 | 特殊气流设计，实现均匀温度分布 |
| 输送驱动系统 | 台湾万鑫减速电机 + 减速机 + 变频器 + 齿轮链条传动 |
| 输送带类型 | PTFE（特氟龙）输送带 |
| 外表面温度 | 低于 45℃（进出口和排气区域除外） |
| 上盖安全 | 支撑杆安全保护结构 |
| 安全保护 | 相序保护、过载保护、控制电路保护、急停、超温保护 |
产品特点
精确温控
配备欧姆龙PID温度控制器和SSR固态继电器输出，系统提供精确的温度调节和稳定的加热性能。
优异干燥性能
优化的加热和气流系统有助于防止常见干燥缺陷，如气泡、过烘、黄变和白斑。
均匀温度分布
特殊气流循环设计确保整个隧道内热量分布均匀，提高产品一致性。
低污染输送设计
输送网带由小滚筒支撑，不与腔体底部直接接触，减少摩擦和颗粒产生。
平稳产品输送
高温耐磨输送带提供稳定输送，有助于防止产品划伤、边缘损伤和污染。
灵活定制
隧道长度、输送宽度、加热段和工艺参数可根据客户生产要求定制。
可靠加热系统
中波石英加热管提供快速加热响应和稳定的干燥性能，适用于连续生产。
实时温度监控
六通道温度记录系统监控不同温区的温度变化，并支持USB数据存储，用于生产可追溯性。
安全运行保护
设备包括多重安全功能，如过载保护、缺相保护、急停和超温保护。
常见问题
1.精密隧道干燥炉的温度范围是多少？
精密隧道干燥炉提供0–200℃的可调温度范围。温度设定可根据不同材料和干燥要求进行调整，以实现稳定一致的加工结果。
2.哪些产品适用于该隧道干燥炉？
该烘箱适用于电子元件、精密部件、涂层产品、薄膜、玻璃产品及其他需要均匀干燥和受控加热条件的工业材料。
3.该烘箱如何确保干燥质量？
设备采用精密气流设计、PID温控系统和多点温度监控来保持均匀加热。这有助于减少干燥不均、过热、气泡和变色等缺陷。
4.隧道炉可以根据产品要求定制吗？
可以。输送宽度、加热长度、温度范围、输送类型和设备结构可根据产品尺寸、产能和工艺要求定制。
5.设备如何在输送过程中减少产品损伤？
该烘箱采用光滑的PTFE输送带和稳定的传动系统。输送设计最大程度减少振动和摩擦，有助于防止产品在通过隧道时出现划伤、边缘损伤和污染。
精密隧道干燥炉为精密电子、光电、新材料行业提供连续式高精度干燥热处理方案。设备配置多温区独立闭环温控系统，热风循环均匀柔和，炉体保温效果优良，控温波动小，干燥一致性好，传送带运行平稳可靠，支持长时间连续量产，可对接自动化流水线，广泛用于PCB工件、涂层基材、电子元器件、薄膜制品的脱水干燥、固化定型、精密烘烤工序。
