产品详情
电线电缆耐火燃烧试验机(耐火完整性试验机)用于评估矿物绝缘电缆及具有耐火层结构的电线电缆在火焰条件下保持电路完整性的能力。设备通过受控燃气火焰对试样进行单独供火燃烧试验，在规定温度、时间及加载条件下，监测试样是否发生短路或断路，从而判定其耐火性能，适用于耐火电缆型式试验、出厂检验及科研验证。
应用范围：
参考国内外耐火与阻燃电缆检测设备的应用实践，本设备适用于以下具体产品与应用场景：
(1) 矿物绝缘电缆(MI电缆)
(2) 具有耐火层结构的电力电缆
(3) 建筑用耐火布电线
(4) 低压控制电缆与信号电缆
(5) 耐火光缆及复合缆
(6) 额定电压不超过450/750V的耐火电缆
(7) 耐火、阻燃、耐水耐火复合性能验证
适用单位包括：
电线电缆生产企业、建筑电气检测机构、消防产品检测中心、科研院所及第三方实验室等。
测试标准：
设备设计及功能满足并覆盖以下相关标准要求：
GB/T 19216-2008《在火焰条件下电缆或光缆线路完整性试验》
GB/T 19666-2019《阻燃和耐火电线电缆通则》
IEC 60331-2009《电缆在火焰条件下的耐火特性》
BS 6387《在火灾条件下保持电路完整性的电缆性能要求》
BS 8491《电缆耐火完整性评定方法》
产品规格：
| 项目 | 技术指标 |
|---|---|
| 试验工位 | 1工位（单样测试） |
| 试样长度 | ≥1200 mm |
| 喷灯类型 | 带文丘里混合器的带型丙烷喷灯 |
| 喷灯标称长度 | 500 mm |
| 燃气流量范围 | 0～50 L/min（可调） |
| 燃气流量精度 | 0.1 L/min |
| 空气流量范围 | 0～200 L/min（可调） |
| 空气流量精度 | 5 L/min |
| 火焰温度范围 | 450 ℃～950 ℃ 可调 |
| 感温元件 | K型不锈钢热电偶×2 |
| 热电偶耐温 | ≤1100 ℃ |
| 控制方式 | PLC控制 + 触摸屏操作 |
| 运行功率 | 3 kW |
| 电源 | AC 380V ±10%，50 Hz，三相五线 |
| 使用气源 | 丙烷 / 液化石油气 + 压缩空气 |
产品特点：
(1) 采用质量流量控制器，实现燃气与空气流量的高精度闭环控制
(2) 火焰温度调节范围宽，满足不同耐火等级试验要求
(3) 采用断路器短路检测方式，替代传统熔断器结构，维护效率高
(4) 连续通电检测系统，可实时监测试样断路或短路状态
(5) 排风系统位于箱体侧部，保证燃烧过程中氧含量稳定
(6) PLC+触摸屏控制，参数设定直观，试验重复性好
(7) 兼容耐火、喷水耐火及机械冲击耐火多种组合试验

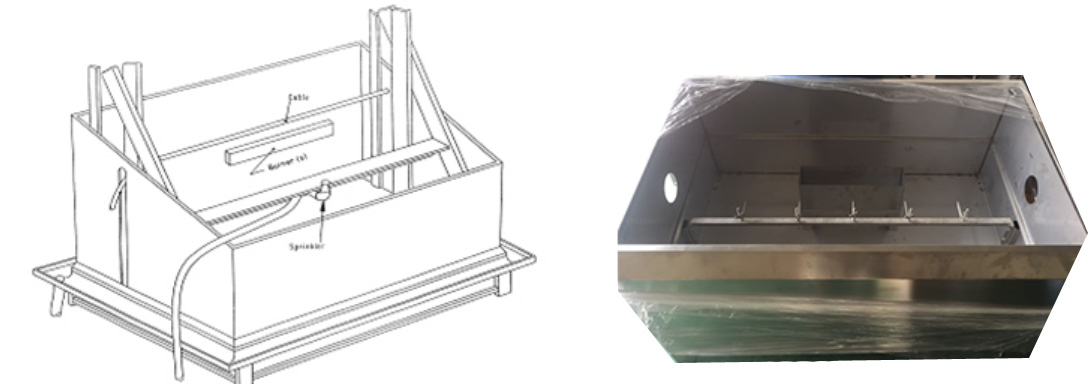

配件及耗材：
| 类别 | 名称 | 说明 |
|---|---|---|
| 标准配置 | 管式燃气燃烧器 | 适配耐火及喷水耐火试验 |
| 质量流量控制器 | 燃气/空气精密控制 | |
| K型热电偶 | 温度监测 | |
| 连续检测装置 | 含变压器与指示灯 | |
| 排风组件 | 废气快速排放 | |
| 选配装置 | 喷水耐火装置 | 满足BS6387 W类 |
| 机械冲击装置 | 满足BS6387 Z类 | |
| 易耗品 | 燃气 | 丙烷或液化气 |
| 试验电缆 | 被测样品 | |
| 密封件 | 定期更换 |
测试原理：
试验过程中，通过质量流量控制器精确调节燃气与空气比例，使燃烧器形成稳定、可控的高温火焰。试样在火焰作用下持续燃烧，同时对电缆所有线芯施加额定电压并加载接近0.1A的电流。
在试验期间，连续检测系统实时监控线路状态，当发生短路或断路时立即输出信号，从而判断试样在规定火焰条件及附加工况下是否保持电路完整性。
操作说明：
(1) 试验前确认燃气管路、空气管路及排风系统连接可靠
(2) 根据所执行标准设置燃气流量、空气流量及试验时间
(3) 点火前应先启动排风系统，确保燃烧废气及时排出
(4) 试验过程中严禁开启燃烧箱门
(5) 水喷淋或水喷射试验前需校准流量计并进行托盘验证
