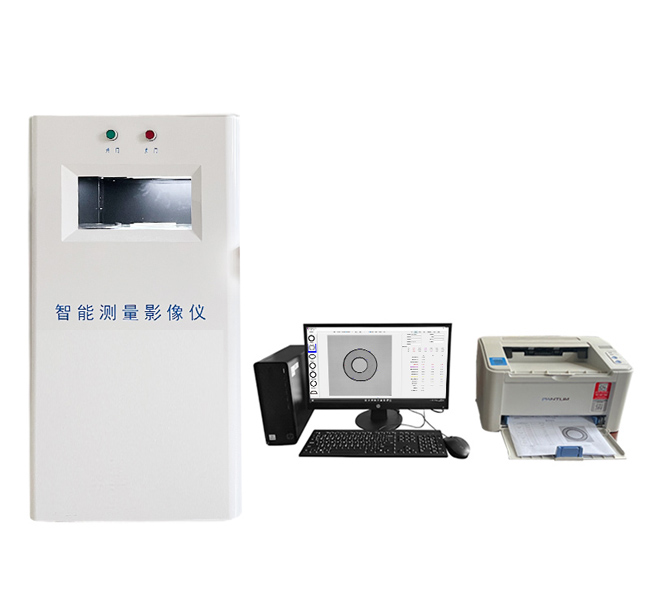

商品名称：电缆智能测量影像仪

电线电缆智能测量影像仪是一款基于机器视觉的非接触式测量设备，用于快速、精确测量电线电缆及光缆的结构参数。仪器可检测绝缘层与护套的厚度、外径、偏心度、同心度、椭圆度以及各层导体截面积，并自动生成测试报告。

应用范围：

本仪器适用于以下范围的电线电缆检测：

(1) 单芯、多芯圆形电缆

(2) 扁平电缆及双芯软线

(3) 多层共挤绝缘及护套电缆

(4) 弹性体、PVC、PE、PP等材料的绝缘及护套

(5) 高压及中压电缆截面结构测量

(6) 电缆生产企业质量控制、科研机构及第三方检测实验室

测试标准：

仪器设计满足并可执行以下标准：

GB/T 2951.11-2008 电线电缆绝缘及护套测量方法

IEC 60811-1-1(2001) 电线电缆绝缘和护套测量方法

TB2809-2017 机车接触线执行标准

GB/T 5023.2-2008(3C认证中电缆绝缘厚度测量规定)

产品规格：

产品特点：

高精度测量：可测绝缘层、护套厚度、偏心度、同心度、椭圆度及截面积。

快速非接触测量：机器视觉检测速度远超传统投影仪与显微镜。

智能软件支持：自动识别多种电缆截面形状，支持手动测量未标准化截面。

多光源系统：平行LED光源与辅助交叉光源，保证对不透光样品的测量准确性。

全密封光路：垂直防尘光路，减少光学折射，提高测量稳定性。

3C认证支持：支持生成符合GB/T 5023.2-2008标准的3C报告。

标准升级：软件可随时升级，跟踪最新IEC/GB标准。

配件及耗材：

测试原理：

仪器通过高精度CCD/CMOS摄像机采集样品截面图像，并利用计算机视觉算法分析绝缘及护套几何结构。光源均匀照射，消除杂光干扰，确保测量精度和重复性。软件根据图像快速提取参数，包括厚度、外径、偏心度、同心度、椭圆度及截面积，并自动生成标准化测试报告。

操作说明：

设备启动前，检查光源及光路系统是否清洁，保证光照均匀。

将样品放置于试样支架中，确保截面与摄像机光轴垂直。

根据样品直径选择对应相机组，并启动测量程序。

软件自动采集图像并计算结构参数，必要时可手动测量特殊截面。

测量完成后，数据自动存储于数据库并可打印报告。

使用环境条件：温度-10~40℃，相对湿度≤95%，海拔≤2000m。

实验流程：

开机自检，校准光源与相机参数。

放置样品于光室中心，确保水平对齐。

启动测量软件，选择对应测量模板(圆形/扁平/多芯等)。

软件自动拍照、提取轮廓、计算厚度与几何参数。

测量完成后生成报告，检查测量数据是否符合标准。

如有特殊截面，可手动标注测量点，系统自动计算最小/平均厚度。
