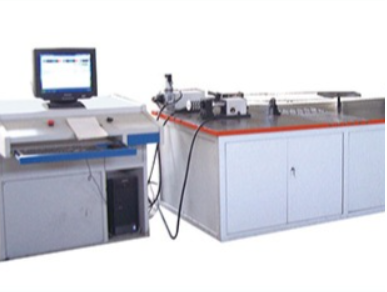

汽车摩托车拉索(软轴)效率试验台用于测定汽车及摩托车操纵拉索总成在规定工况下的负载效率与位移效率。设备通过对拉索两端施加可控推拉力并同步采集力值与位移数据，定量评估拉索在不同布置方式和工作行程下的传递效率，为拉索产品设计验证、型式试验和出厂检验提供依据。
应用范围：
本试验台适用于多种车辆及相关领域拉索(软轴)产品的效率性能测试，包括但不限于：
汽车油门拉索效率测试；
汽车离合器拉索效率测试；
汽车换挡拉索效率测试；
汽车制动及驻车制动拉索效率测试；
摩托车油门、离合器、制动拉索效率测试；
Bowden 拉索与柔性软轴传动效率测试；
电动车、轻型车辆及特种车辆操纵拉索；
拉索研发、型式试验与批量质量检验。
测试标准：
Q/CT 29101-92汽车用拉索总成
QC/T 29101-2014(参考)汽车用操纵拉索总成
Q/SQR.04.828-2007汽车操纵拉索效率试验方法
Q/SQR.04.285汽车用操纵拉索性能试验规范
Q/SQR.04.405-2006摩托车用操纵拉索总成试验方法
Q/SQR.04.821-2007汽车、摩托车操纵软轴及拉索性能测试规范
产品规格：
| 项目 | 技术参数 |
|---|---|
| 拉伸端最大试验力 | 5000 N |
| 固定端最大试验力 | 5000 N |
| 最大推拉行程 | 100 mm |
| 推拉速度 | 1～100 mm/min，无级可调 |
| 位移传感器精度 | ±1% |
| 位移显示精度 | ±1% |
| 负载测量方式 | 力传感器 |
| 位移测量方式 | 高精度位移传感器 |
| 数据显示 | 力值、位移、效率实时显示 |
| 曲线显示 | 力—力、位移—时间关系曲线 |
| 打印功能 | 测试数据及曲线打印 |
产品特点：
双端同步测量设计
同时测量拉索拉伸端与固定端的力值和位移，实现效率计算更真实可靠。
多布置方式模拟
曲线成形机构支持 S 型、U 型等多种拉索布置方式，贴近整车实际安装工况。
效率指标直观显示
实时显示负载效率、位移效率及其变化量，便于快速判断产品性能。
高适应性夹持结构
T 型导板可自由滑动，适用于不同长度和结构形式的拉索总成。
稳定低速加载
推拉速度无级可调，满足不同标准对加载速率的严格要求。
数据可追溯性强
支持曲线显示与打印，便于质量记录、分析和归档。
配件及耗材：
| 名称 | 说明 |
|---|---|
| 拉索专用夹具 | 固定拉索两端 |
| T 型导板 | 拉索安装与布置 |
| 曲线成形机构 | S 型、U 型布置模拟 |
| 力传感器 | 拉伸端与固定端负载测量 |
| 位移传感器 | 行程与位移测量 |
| 打印纸 | 数据与曲线输出耗材 |
| 紧固件 | 试样固定用 |
测试原理：
拉索效率试验通过在拉索一端施加推拉位移，同时测量另一端的输出力和位移。系统在稳定、低速加载条件下，分别采集拉伸端与固定端的力值和位移数据。
通过对比输入端与输出端的负载变化和位移变化，计算拉索在特定布置状态下的负载效率与位移效率。同时记录力—力关系曲线和位移—时间曲线，用于分析拉索内部摩擦、结构变形及传动性能。
操作说明：
安装拉索前，应根据试验标准选择合适的布置形式(直线、S 型或 U 型)。
确保拉索两端夹具安装牢固，避免试验过程中滑移。
推拉速度应严格按对应标准或企业规范设定。
测试过程中应避免突加负载，确保加载过程平稳。
不同标准对效率计算方法存在差异，需在软件或计算中加以区分。
试验结束后应及时保存并打印测试数据。
实验流程：
按标准要求将拉索安装于试验台，设置规定的布置曲线。
校准力传感器和位移传感器零点。
设置推拉行程和推拉速度。
启动试验，记录拉伸端与固定端的力值和位移变化。
完成规定行程后停止试验。
计算并输出负载效率与位移效率，生成测试曲线和结果报告。
